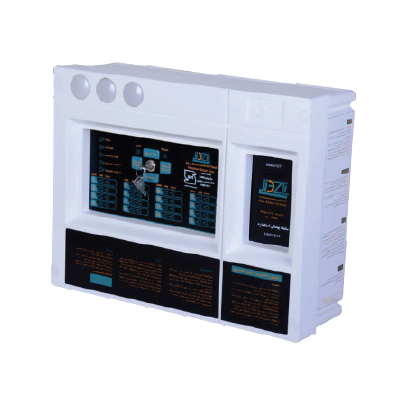

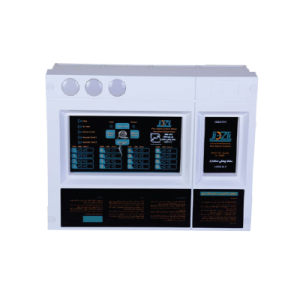

مرکز کنترل اعلام حریق 2 زون دزلی Dezli

پنل اعلام حریق متعارف
ساخت ایران
دارای تاییدیه اتشنشانی
تعداد زون ها : 2 زون
تعداد زون آژیر: 2 زون
درجه حفاظت : ip30
جنس بدنه : پلاستیک ABS
وزن: 2.2 کیلوگرم
دمای کاری :10- تا 90+
سفارش خود را از طریق What’s App به شماره 09017641046 برای ما ارسال کنید/.با تشکر
5,990,000



پنل اعلام حریق 2 زون دزلی

مرکز کنترل اعلام حریق دزلی از ۱ تا ۱۶ زون تولید و عرضه میشود. این دستگاهها دارای نشان استاندارد ملی ایران میباشند. مراکز کنترل قابل گسترش بوده و کارتهای آن قابل جداسازی و تعویض میباشد. چراغهای تعبیه شده روی مرکز کنترل جهت نمایش وضعیت زونها، آژیرها و عیوب داخلی دستگاه میباشد و دکمه های آن نیز جهت تست عملکرد سیستم یا بی صدا کردن آژیر و … بکار میروند. در این دستگاهها امکان غیر فعال کردن هریک از زونها و تست مجموعه اعلام حریق توسط یک نفر پیش بینی شده است (تست تک نفره).

      امکان اتصال به تلفن کننده خودکار و ارتباط دوسیمه با تکرار کننده نیز در این دستگاه وجود دارد. با توجه به اینکه سیستم اعلام حریق متعارف ۲۴ ولتی میباشد و بمنظور تامین تغذیه کل تجهیزات سیستم در مواقع قطع برق سراسری، باید از دو باطری ۱۲ ولت متناسب با شرایط دستگاه (طبق راهنمای مرکز کنترل) بصورت سری استفاده شود.

 قابلیت های پنل اعلام حریق دزلی :

تشخیص قطعی و اتصالی در مسیر زون یا خط آژیر.

امکان غیر فعال کردن هرکدام از زونها به دلخواه.

امکان تست تک نفره سیستم اعلام حریق.

امکان ارتباط با دستگان تلفن کننده خودکار.

شارژ کنترل شده برای باطریها.

نمایش وضعیت تغذیه.

کنتاکت خروجی آلارم ( بدون ولتاژ).

فضای کافی در کابینت دستگاه جهت دو عدد باطری.

امکان ارتباط توسط دو سیم با تکرار کننده .

راهنمای نصب و راه اندازی دستگاه اعلام حریق دزلی :

   توجه: موارد ذیل میبایست قبل از دستگاه مرکزی با دقت مطالعه گردد. دستور العملهای ارائه شده بصورت عمومی است، بطور کلی برای کلیه سیستمهای اعلام حریق قابل استناد نیست.
نکات مهم
    وصل کردن اشتباه باطری بدستگاه باعث از بین رفتن و سوختن فیوز باطری گردیده در برخی موارد باعث صدمه کلی به دستگاه میگردد، در این موارد رفع نواقص موجود توسط این مجموعه انجام میگردد

تابلو مرکزی اعلام حرق دزلی:

   تابلو-پنل مرکزی میبایست در مکانی که به راحتی قابل مشاهده باشد نصب گردد که این محل میتواند ورودی اصلی ساختمان و عموما جاهایی که در زمان بروز حریق در تیر رس دید ماموران آتش نشانی هستند باشد. اینکه دستگاه مرکزی در محل شلوغ و پر تردد ممکن است مورد دستکاری غیر مجاز قرار گیرد نباید نادیده گرفته شود.  پیشنهاد ما این است خود تابلو مرکزی اعلام حریق توسط یک دتکتور دودی (نصب در بالای آن) کنترل شده، یک آژیر نیز از انشعاب اصلی برای آن در نظر گرفته شود.

باطریها :

       در سیستمهای اعلام حریق امروزی میبایست از دو عدد باطری ۱۲ ولت خشک بصورت سری که نهایتا ولتاژ ۲۴ ولت را به مدار تزریق نمایند استفاده شود. در صورتیکه باطریها دشارژ (تخلیه باشند) شده باشند یا به هرصورت در مدار وصل نباشند، چراغ فالت یا خطای تابلو مرکزی روشن میشود ( POWER SUPPLY FAULT ) . دستگاههای تابلو مرکزی مجهز به کنترل وضعیت سلامت باطریها هستند و بطور کلی وضعیت باطری را در صورت خالی بودن یا فاسد شدن که باعث بروز خطا میشود هستند. چنانچه باطریها متصل نبوده و یا خالی باشند ، نشانگر اشکال تغذیه ( POWER SUPPLY FAULT ) روشن می‌شود . این سری دستگاهها دارای مدار بسیار مجهز برای کنترل وضعیت باطریها می‌باشند که به جای کنترل جریان شارژ باطری ، در واقع وضعیت کلی باطریها را مشخص می‌کنند . در نتیجه یک باطری خالی و یا با سلول فاسد باعث روشن شدن نشانگر اشکال تغذیه می شود (برق یا باطری ) .

آزمایش مرکز کنترل اعلام حریق دزلی :

 لازم است مرکز کنترل قبل از اتصال به سیستم آزمایش شود، در شروع از اتصال مقاومت انتهای خط در ترمینالهای تابلو اطمینان حاصل شود سپس دو عدد باطری ۱۲ ولت ۴/۵ آمپرساعت (ترجیحا ۷/۲ آمپرساعت) را باهم سری کرده تا ولتاژ ۲۴ ولت داشته باشیم، سپس سیم خروجی + و – باطریها را به برد اصلی تابلو با استفاده از ترمینالهای مربوطه وصل میکنیم. معمولا سیم رنگ قرمز مثبت و سیم رنگ سیاه منفی است. در این حالت چراغ نمایش دهنده فالت تغذیه (POWER SUPPLY FAULT ) روشن میشود و بازر داخلی تابلو بصدا در می آید (در این قسمت اتصال اشتباه سرسیم باطریها باعث سوختن فیوز باطری گردیده احتمال صدمه به دستگاه وجود دارد)، سپس ورودی برق۲۲۰ ولت به دستگاه وصل شود ( با رعایت موارد ایمنی). در این حالت چراغ MAINS ON روشن میگردد. چنانچه باطریها کاملا شارژ باشند نشانگر فالت و خطای تغذیه خاموش خواهد شد بازر داخلی تابلو نیز خاموش میشود. در صورتیکه باطریها معیوب بوده یا کاملا شارژ نباشند، چراغ فالت تغذیه همچنان روشن باقی می ماند. بهترین حالت استفاده از باطریهای سالم و کاملا شارژ شده است.

سوئیچ حالت NORMAL :

در این حالت فقط چراغ MAINS ON  روشن شده آژیرها خاموش و بیصدا می مانند و دکمه های روی کیبورد تابلو غیر فعال هستند.

سوئیچ حالت ARM CONTROLS:

در این حالت دکمه های کیبورد روی تابلو فعال شده و اپراتور میتواند از آنها استفاده نماید و اینجا چرخاندن سوئیچ هیچ تاثیر دیگری در تابلو نخواهد داشت. با فشردن دکمه RESET / RESOUND TEST ZONE LAMPS چراغهای FIRE و FAULT روشن شده، بازر داخلی تابلو فعال شده به صدا در می آید.در این حالت چراغهای BATTERY / POWER SUPPLY FAULT و SOUNDER FAULT خاموش باقی می مانند.

تست عملکرد مدار نمایشگر وضعیت تغذیه :

      ولتاژ ۲۲۰ ولت را از تابلو قطع نمایید، چند لحظه بعد چراغ POWER SUPPLY FAULT فعال و روشن میشود. در این حالت چراغMAINS ON خاموش شده و بازر داخلی تابلو فعال میشود، فشردن تکمه SILENCE FAULT SOUNDERS باعث خاموشی بازر داخلی و همزمان روشن ماندن چراغ POWER SUPPLY FAULT میگردد. چانچه مجددا برق ۲۲۰ ولت به تابلو وصل شود سیستم بعد از چند ثانیه به حالت عادی و نرمال باز میگردد. چنانچه باطریها قطع شوند بعد از چند ثانیه چراغ POWER SUPPLY FAULTروشن شده،  بازر داخلی فعال میگردد. چنانچه مجددا باطریها وصل گردند بعد از گذشت چند ثانیه دستگاه بحالت عادی و نرمال بازگشته بازر داخلی تابلو خاموش میشود. در این حالت فقط چراغ MAINS ON با رنگ سبز روشن میشود.

نکته مهم: آزمایشات فوق میباید صرفا با باطری سالم و شارژ شده انجام شوند، استفاده از باطری دشارژ و نا مرغوب باعث بروز اشکال در سیستم میشوند. در صورت استفاده از باطری سالم ولی دشارژ، چراغ خطای تغذیه تابلو تا زمانی که باطری به اندازه کافی شارژ نباشد روشن و فعال باقی می ماند.

نحوه نصب تابلو اعلام حریق دزلی:

    ابتدا موارد پنجگانه زیر را مد نظر قرار داده سپس با انجام مراحل زیر اقدام به نصب و راه اندازی نمایید.

اطمینان از صحت عملیات سیم کشی و دقت در تطابق سیم کشی با استانداردBS 5839

چک کردن موقعیت کلیه قسمتها با نقشه.

انجام سیم کشی منطبق با نقشه اصلی و برابر استانداردهای رایج.

نصب تجهیزات ( دتکتور، شستی و آژیرها) در محل.

تست و آزمایش تابلو مرکزی برابر دستور العملهای اعلامی

    کابینت اصلی تابلو را با توجه به سوراخهای تعبیه شده با دقت نصب نمایید و کابل برق ۲۲۰ ولت (مجهز به سیم اتصال زمین/ ارت) را از سوراخهای موجود وارد تابلو نمایید.

جهت عملکرد دقیق دستگاه و بمنظور جلوگیری از خطر برق گرفتگی، ترمینال E را الزاما به سیم اتصال زمین وصل نمایید.

مادامی که سیم کشی سیستم آزمایش نشده از نصب هرگونه تجهیزات (دتکتور، شستی و آژیر) خودداری نمایید. اکثر پایه دتکتورها زمانیکه دتکتور روی آن نصب نگردیده مدار سیم کشی را بصورت باز نگه میدارند، به همین منظور جهت تست سیم کشی حتما بایستی مدار باز را روی پایه دتکتورها کامل کرد.

به هچ وجه سیمهای وارد شده به تابلو مرکزی را قبل از تست، وصل نکنید. به دلیل انجام کارهای ساختمانی که تولید گرد و غبار را باعث میشوند از نصب دتکتور روی پایه اجتناب کنید. عندالزوم بعد از نصب دتکتور روی پایه حتما کاور و روکش محافظ را روی دتکتور قرار دهید.

نـصب نهایی پنل اعلام حریق دزلی :

      زمانیکه کلیه کارهای عمرانی و ساختمانی به اتمام رسید و هیچ گرد و غباری در محل نصب تابلو وجود نداشت در بدو امر جهت جلوگیری از برق گرفتگی احتمالی، از قطع برق شهری ۲۲۰ ولتی مطمئن شوید. جهت پیشگیری از ورود صدمه به تابلو، در زمان اتصال سیمها، باطریها را از درون تابلو خارج نمایید. بعد از آزمایش سیم کشی و خود تابلو، مقاومتهای انتهای خط را از ترمینالهای دستگاه باز کرده به ترمینال آخرین دتکتور در انتهای زونهای مربوطه نصب نمایید. همین کار را در مورد آژیرها تکرار نمایید. در مرحله بعد، تمام تجهیزات ( دتکتور، آژیر و شستی ها ) را وصل نمایید و از مدار سیم کشی با استفاده از یک اهمتر دقیق اطمینان حاصل نمایید.
تذکر مهم: زمانیکه سیستم را بوسیله  اهم متر تست میکنید به هیچ وجه تجهیزات نصب نباشند.هروقت اطمینان حاصل کردید که تمام اتصالات سفت و محکم با سرسیم و عایق سیم ها انجام شده اند، باطریها را درون تابلو قرار دهید و سیم های آنها را مطابق توضیحاتی که قبلا ارائه شد وصل نمایید. برق شهری ۲۲۰ ولت را به ترمینال مربوطه متصل نمایید.

دستگاه تلفن کننده Dialler :

     زمانیکه در زمان بروز حریق، اطلاع رسانی سریع تر به اماکن و افراد خاصی مد نظر باشد ازین  دستگاه استفاده میگردد. امکان اتصال دستگاه تلفن کننده با تابلو مرکزی پیش بینی گردیده است که کانکتور آن با علامت TEL روی برد اصلی تابلو مشخصد شده است و دارای یک سوکت سه قسمتی میباشد، که + و – برای تغذیه ۱۲ ولت تلفن کننده و T بمنظور فرمان جهت عملیات شماره گیری میباید به تابلو مرکزی اتصال یابد.

آزمایش و بازدید از سیستم اعلام حریق دزلی

آزمایش مدار کنترل آژیر :

     در بدو امر از اینکه مقاومت انتهای خط به ترمینالهای S1 و +S1 – وصل هستند اطمینان حاصل کنید. سپس این دو ترمینال را با یک تکه سیم کوچک، اتصال کوتاه نمایید و نگه دارید، در اینحالت نشانگر SOUNDER FAULT روشن شده باعث فعال شدن بازر داخلی تابلو میگردد.  چنانچه دکمه SILENCE FAULT SOUNDERS  فشرده شود بازر داخلی تابلو خاموش شده لیکن نشانگرSOUNDER FAULT روشن میگردد . برای برگشتن سیستم به حالت نرمال، اتصال کوتاه را حذف کنید.

   نکته: هیچوقت مادامیکه چراغ قرمز رنگ FIRE روشن است اقدام به انجام این آزمایش نکنید برای اینکه باعث خرابی و سوختن فیوز آژیر میگردد. برای باز شدن مدار آژیر در ترمینالهای S1 و +S1 – یکی از پایه های مقاومت انتهای خط را باز کنید، در این حالت نشانگرSOUNDER FAULT روشن شده باعث فعال شدن بازر داخلی تابلو میگردد. چنانچه تکمه SILENCE FAULT SOUNDERS فشده شود بازر داخلی خاموش گردیده ولی نشانگر SOUNDER FAULT همچنان بصورت روشن باقی خواهد ماند. برای برگشت سیستم بحالت نرمال، مدار را به صورت اول برگردانید.

تست مدار دتکتور دزلی :

    نخست از اتصال مقاومت انتهای خط بین ترمینال های دتکتور که با حروف Z1+ و Z1-  روی تابلو مشخص گردیده اند اطمینان حاصل نمایید. در اینحالت مدار دتکتور ممکن است یکی از حالات زیر باشد:

حالت نرمال: جریان در مسیر زونها از طریق مقاومت انتهای خط برقرار خواهد شد. که دتکتورها و شستی ها بصورت پارالل (موازی) به زونها اتصال دارند.

حالت مدارباز: سیم کشی در بعضی جاهای مدار احتمال قطع شدن دارد که جریانی از مدار عبور نمیکند.

حالت اتصال کوتاه: در برخی قسمتهای سیم کشی امکان اتصال کوتاه وجود دارد که باعث عبور جریان ماگزیمم میگردد.

حالت حریق: اتصال کوتاه نسبی که در مدار بوجود آمده باعث افزایش جریان میگردد اما به اندازه ای نیست که باعث اعلام خطای اتصال کوتاه باشد.

حالت مدار باز: با حذف یکی از پایه های مقاومت انتهای خط از روی ترمینالهای Z1+ و Z1- عملا مدار دتکتور باز میشود، در اینصورت نشانگر ZONE 1 FAULT روشن شده باعث فعلا شده بازر داخلی تابلو میگردد.اگر در این زمان به داخل تابلو نگاه کنید متوجه میشوید نشانگر L13) Gen. Fault) و  (O (L16 روشن هستند. چنانچه تکمه SILENCE FAULT SOUNDERS فشرده شود باعث  خاموشی بازر داخلی گردیده لیکن نشانگرها همچنان روشن باقی خواهند ماند. برای برگشتن دستگاه به حالت نرمال بایستی مدار بصورت عادی وصل گردد.

خطای اتصال کوتاه : ترمینالهای  Z1+ و Z1- را به یکدیگر وصل کنید و نگه دارید تا چراغ ZONE 1 FAULT روشن گردد، در اینحالت بازر داخلی فعال گردیده و داخل تابلو مرکزی نشانگر L13) Gen. Fault ) و (S (L20 روشن می‌شود. تکمهSILENCE FAULT SOUNDERSر را بفشارید تا بازر داخلی خاموش شود، در این حالت چراغها همچنان روشن باقی می مانند. برای برگشت دستگاه به حالت عادی باید اتصال کوتاه برداشته شود.

حالت اعلام حریق: یک عدد مقاومت انتهای خط ۴۷۰ اهمی را بین ترمینالهای Z1+ و Z1-  نصب کنید تا رله خروجی آژیر فعال گردد، و نشانگر ZONE 1 FIRE بصورت چشمک عمل میکند و تابلو در وضعیت اعلام حریق باقی می ماند.

دکمه SILENCE ALARM SOUNDERS را فشار دهید ، رله خروجی آژیر به حالت اول برگشته و چراغ ZONE 1 FIRE از حالت چشمک زن به حالت ثابت برمی‌گردد و بازر به صدا درمی‌آید . اگر تکمه  RESET / RESOUND / TEST ZONE LAMPS فشرده شود تابلو مجددا بحالت حالت اعلام حریق باز میگردد. مقاومت ۴۷۰ اهمی را از روی ترمینال های Z1+ و Z1-  بردارید و ابتدا تکمهSILENCE ALARM SOUNDERS و سپس RESET / RESOUND / TEST ZONE LAMPS را بفشارید تا سیستم بحالت عادی برگردد.

   نکتـه:

 فشردن تکمه RESET / RESOUND / TEST ZONE LAMPS وقتی که تابلو در حالت اعلام حریق است و نشانگر Fire در حالت چشمک زن میباشد هیچ تاثیر در عملکرد تابلو ندارد.

وقتی آژِیرها خاموش هستند و نشانگر Fire بصورت ثابت روشن است، بازر داخلی فعال میگردد و امکان خاموش شدن آن وجود ندارد.

ریست کردن تابلو مادامیکه آژیرها قطع هستند و زمانیکه حالت حریق وجود دارد مجددا باعث تحریک و فعال شدن آژیرها میگردد.

 تست نهایی پنل اعلام حریق دزلی:

    دکمه EVACUATE را بفشارید تا آژیرها فعال شوند. در صورت تمایل میتوانید آزمایش را با وصل کردن یک عدد دتکتور،  آژیر و شستی و مقاومت انتخای خط انجام داد.

بازدیدهای ضروری ازسیستم اعلام حریق دزلی

 بازدید روزانه: در صورتیکه فقط نشانگر سبز رنگ MAINS ON روشن باشد و هیچ چراغ ، آژیر و یا بازری روشن نباشد تمامی اشکالات موجود را در فرم وقایع ثبت نموده به سرویسکار مربوطه گزارش نمایید.
بازدید هفتگی: بعد از قرار دادن سوئیچ در حالت ARM CONTOROLS و قراردادن تکمه RESET / RESOUND / TEST ZONE LAMPS از روشن شدن نشانگر زونها و فعال بودن بازر داخلی تابلو اطمینان حاصل کنید.

شستی یا دتکتورها را فعال کنید تا قسمت اعلام حریق آزمایش شود، کارکرد آژیرها را کنترل نمایید و دستگاه را با فشردن دکمه ALARM SOUNDERS SILENCE و بعد تکمه RESET / RESOUND / TEST ZONE LAMPS  بحالت اولیه برگردانید.

برای عملکرد بهتر توصیه میگردد دو نفر اقدام به انجام اینکار نمایند. تمام شستی و دتکتورها را بازدید نمایید و از در دسترس بودن آنها اطمینان حاصل کنید. هر مرحله شستی و یا دتکتور متفاوتی را انتخاب و آزمایش کنید تا بدین وسیله بصورت دوره ای کلیه شستی و دتکتورها تست و آزمایش شوند.

پیشنهاد میگردد نقشه ساختمان که کلیه جزییات ( محل استقرار کلیه صتجهیزات) در آن درج شده باشد را در دست داشته باشید.

بازدید فصلی: بعد از مطالعه گزارشات فوق الاشاره ( بازدید روزانه و هفتگی) کلیه اشکالات که قبلا بازدید و برطرف شده اند را مجددا بررسی و کنترل نمایید. در این بازدید مانند هفتگی در هر مدار زون  یک دتکتور و یا شستی را فعال کنید تا سیستم اعلام حریق بصورت دقیق کنترل شود.

در بازدید فصلی، کنترل برق ۲۲۰ ولت ( بعد از قطع کردن) و قابلیت باطریها برای تغذیه در زمان قطع برق شهری توصیه میگردد.

بازدید سالانه: مانند بازدیدهای هفتگی، روزانه برنامه ریزی نمایید ولی در این نوع بازدید، کلیه تجهیزات ( دتکتورها، شستی ها، آژیرها و تمام تجهیزات کمکی) را بصورت دقیق بمنظور عملکرد صحیح و دقیق کنترل و بازدید نمایید و در صورت داشتن هرگونه ایراد واشکال از فروشنده یا نماینده رسمی مجاز مشاوره دریافت دارید. تعویض باطریها در این دوره توصیه میگردد.

بازدید دو / سه سال یکبار: جهت دستیابی به عملکرد صحیح و دقیق سیستم اعلام حریق و عدم وجود هرگونه اعلام خطای کاذب، دتکتورهای دودی را تمیز نمایید.

شایان ذکر است جهت تمیز نمودن دتکتورهای دودی وسایل مخصوصی وجود دارد که میبایست حتما از طریق نماینده رسمی برای حصول اطمینان از عملکرد صحیح و عدم وجود آژیر مزاحم ، دتکتورهای دود را تمیز کنید . لازم به ذکر است که برای تمیز کردن این دتکتورها وسایل مخصوصی مورد نیاز می باشد.

این سیستمها استاندارد بوده و در صورت استفاده دقیق از آنها به جرات میتوان به بهترین نوع بازدید دسترسی داشت. در این بازدید تعویض باطریها توصیه و سفارش میگردد.

بازدید پنج سال یک بار: انجام بازدیدهای فوق الذکر به همراه تعویض باطری‌های خشک در این نوع بازدید امری اجتناب ناپذیر است.

 سرویس کلی:سرویس دایمی و یکنواخت پیشنهاد میگردد در صورت امکان طی قراردادی که با سرویس کار مجرب یا شرکتهای خدماتی که تخصص و دانش فنی اینکار را در اختیار دارند منعقد نمایید تا با خیال راحت از سیستم اعلام حریق سالم و کار آمد و به روز استفاده صحیح نمایید. و برابر قرارداد منعقده گزارش کار از طرف قرارداد درخواست نمایید.

عیب یابی و اشکال زدایی پنل مرکزی دزلی :

 هر زمان درب جلویی کابینت تابلو مرکزی باز است از قطع برق ۲۲۰ ولت شهری اطمینان حاصل کنید.
بازر داخلی تابلو به صدا در می آید و هیچ چراغی روی تابلو روشن نیست و با فشردن تکمه FAULT SOUNDERS نیز قطع نمیشود:

مطمئن شوید که جامپر آزمایش تست تک نفره (مهندسی ENG ) در محل خود قرار ندارد. در صورتیکه در محل خود نصب بود آن را خارج نمایید تا بازر داخلی بهمراه چراغ مخصوص به آن همزمان با هم خاموش شوند ( محل این چراغ، دقیقا کنار جامپر است).

 اشکال تغذیه ( BATTERY / POWER SUPPLY FAULT )

 اگر چراغ سبز رنگ  MAINS ON روشن نیست، برق ۲۲۰ ولت شهری و فیوز مربوطه را چک کنید.
سیم های باطری را بازدید نمایید( سیم قرمز به ترمینال مثبت باطری و سیم سیاه  به ترمینال منفی باطری وصل شده باشد ) . چنانچه سیمهای باطری اشتباه وصل شوند فیوز آنها میسوزد که روشن شدن نشانگر ایراد تغذیه را باعث میشود…. در این صورت باید با نمایندگان مجاز تماس بگیرید.

در خصوص موارد زیر مطمئن شوید:

اتصال سری دو عدد باطری ۱۲ ولتی

کلیه کانکتورها به برد دستگاه مرکزی وصل شده باشند.

سیم های ترانس کاهنده ولتاژ برق شهری به درستی درون ترمینال قرار گرفته باشند .

اگر چراغهای MAINS ON و POWER SUPPLY FAULT هنوز روشن هستند ، نسبت به تعویض باطری اقدام شود.

 آلارم کاذب ( FIRE FAULT ) :

 مدار زون را از ترمینال تابلو جدا کنید و مقاومت انتهای خط را چک کنید و بصورت صحیح نصب نمایید.

سوئیچ را در حالت ARM CONTROLS قرار داده، تکمه SILENCE ALARM SOUNDERS و بعد تکمه RESET را بفشارید. در صورت برطرف شدن خطا، اشکال به وجود آمده در اعلام حریق ( مانند سالم بودن دتکتور یا شستی ) را کنترل کنید.

 اشکال در زون ZONE FAULT
 زون معیوب را از ترمینال جدا کنید و مقاومت انتهای خط را کنترل نمایید، در صورتیکه ایراد برطرف شد علت خطا را در سیم بندی و پایه دتکتورها پیدا نمایید.

اشکال در آژیرها SOUNDER FAULT
 فیوز خروجی آژیر F2 را که روی برد اصلی قرار دارد تست کنید و در صورت سوخته بودن تعویض نمایید( ترجیحا فیوز ۲۰ میلیمتری یک آمپر).
مقاومت انتهای خط باید وصل باشد، مدار آژیر را از جدا کرده و الزاما فقط مقاومت انتهای خط را به جای آن نصب نمایید. در صورت رفع مشکل، سیم کشی را مجددا کنترل نمایید و در صورت عدم رفع مشکل با فروشنده یا نماینده رسمی مجاز ارتباط برقرار کنید.

شرایط گارانتی :

پنل اعلام حریق دزلی شامل 1 سال گارانتی می باشد و از فروشگاه ایتوک نمایندگی رسمی اعلام حریق دزلی می توانید تهیه بکنید.

شرایط قیمت:

پنل اعلام حریق دزلی مدل همواره  با مناسب ترین قیمت می توانید از فروشگاه ایتوک تهیه بکنید.

کشور سازنده ایران
تاییدیه سازمان آتش نشانی -آزمایشگاه انفورماتیک ایران
استانداردها سازمان استاندارد ایران
تعداد زون 2 زون
تعداد المان در هر زون 25 عدد
تعداد مدار آژیر 2 زون
تعداد رله 1 عدد فایر
اتصال به پنل تکرار کننده دارد
حالت تست یکنفره
لوپ ایزولاتور
کلید سطح دسترسی
ظرفیت باتری 2 عدد 12VDC 7AH
درجه حفاطت IP30
جنس بدنه پلاستیک ABS
ابعاد 370*285*120 MM
تغذیه 230VAC 50HZ
ولتاژ کاری 24VDC
جریان خروجی هر آژیر 400MA
دمای کاری -10 تا+90 درجه سانتی گراد
رطوبت کاری 95 درصد
فیوزها برق ورودی_آژیر_باتری_تغذیه خروجی
کلاس کاری متعارف
تکنولوژی برد الکترونیکی SMT
باتری شارژر 7.2AH
قفل صفحه کلید
LED نمایش سوختن فیوز
