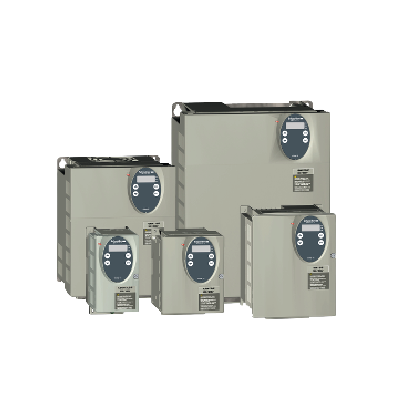

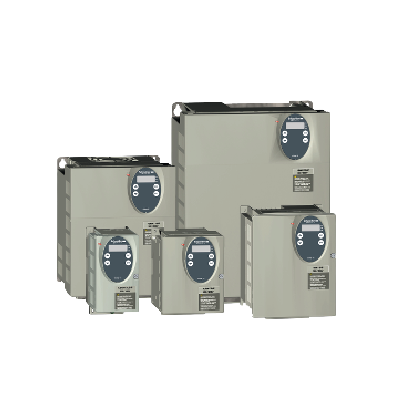

اینورتر سه فاز 11 K/W مدل ATV31HD11S6X اشنایدر SCHNEIDER
- برند: اشنایدر
- دستهبندی : درایو / اینورتر | تجهیزات الکتریکی
ولتاژ کاری تغذیه : سه فاز 380...500 V
ماکزیمم جریان : 17 A امپر
رنج توان : 11 kW کیلو وات
وزن : 10.480 kg کیلوگرم
درجه حفاظت : IP20
ابعاد : 2.8x 3 x 3.9 DM
دمای کاری : -10 تا +50 درجه سانتیگراد
عملکرد اینورتر چگونه است؟
اصطلاح اینورتر (Inverter) بهطور کلی معادل است با دستگاهی که بتوان بهکمک آن جریان مستقیم برق DC را به جریان متناوب AC تبدیل کرد. در اینورترها برق AC شهری، که برق متناوبی با ولتاژ ۲۲۰ ولت و فرکانس ۵۰ هرتز است، ابتدا به برق DC تبدیل میشود؛ اما عملکرد اصلی اینورتر زمانی است که دوباره این برق را به برق متناوب AC، اما با ولتاژ و فرکانس موردنیاز دلخواه و متناسب با کارکرد برقی مصرفکننده تبدیل میکند.
سرعت گردش موتور (RPM یا همان دور بر دقیقه) بهطور مستقیم با ولتاژ و فرکانس موتور در ارتباط است: هرقدر که ولتاژ و فرکانس افزایش پیدا میکند، سرعت گردش موتور نیز بیشتر میشود. زمانی که بار موتور الکتریکی به فرکانس و ولتاژ پایینتری نیاز دارد، میتوان از اینورتر برای پایینآوردن ولتاژ و فرکانس استفاده کرد؛ همچنین زمانی که بخواهیم سرعت موتور الکتریکی را کاهش دهیم، میتوانیم بهکمک اینورتر سرعت را کاهش دهیم. مثلا وقتی مقدار لباس کمتری در ماشین لباسشویی ریخته میشود، ماشین با تشخیص وزن لباس، با قدرت و سرعت کمتری گردش میکند. در دستگاههایی مثل آسانسور هم با کنترل سرعت موتور آسانسور در موقعیتهای مختلف حرکت آن بین طبقات، حرکت کنترلشدهتر و نرمتری را شاهد هستیم.
کاربرد اینورتر در کجاست؟
هر حرکتی که با الکتروموتور انجام میشود، با استفاده از اینورتر میتواند به حرکتی کنترلشدهتر و هوشمندانهتر تبدیل شود. مثلا وقتی پمپ آب برای هتل استفاده میشود، سرعت گردش پمپ میتواند براساس تعداد شیرهای باز و در حال مصرف آب، تغییر کند و از فشار زیاد آب در مواقع مصرف کم جلوگیری کند. اینورتر همچنین سرعت گردش دیگ ماشین لباسشویی را براساس میزان لباس قراردادهشده در آن و نیز کارکرد کمپرسور یخچال را براساس میزان مواد داخل یخچال تنظیم میکند. از این وسیله در کاربریهای صنعتی برای فعالیتهای گشتاور ثابت مثل اسکرودر، نوار نقاله، میکسر، و برای فعالیتهای توان ثابت ازجمله کشش و نیز برای فعالیتهای گشتاور متغیر مثل فن و پمپ صنعتی استفاده شود. از اینورتر برای سانتریفیوژ (موتورهای دور بالا) نیز استفاده میشود. بهکمک اینورتر، دور سانتریفیوژ بسیار بالا میرود و ذرات ریز مواد از هم جدا میشوند.
مزایای اینورتر چیست و استفاده از آن چه نتایجی دارد؟
استفاده از اینورتر مزیتهای زیادی دارد. یکی از قابلیتهای مهم اینورتر، عملکرد هوشمند آن است. این ابزار میزان باری را که بهسمت موتور میرود، تشخیص میدهد و بعد متناسب با همان میزان بار، به موتور فرمان جریان متناسب را صادر میکند. در بسیاری از مواقع، این جریان از جریان نامی موتور کمتر است. از مزایا و کاربردهای مهم اینورتر میتوان به موارد زیر اشاره کرد:
- صرفهجویی در مصرف انرژی الکتریکی و در نتیجه کاهش هزینهها؛
- کاهش جریان راهاندازی برق و بهدنبال آن، دوام و افزایش طول عمر موتور؛
- بالابردن عمر قطعات مکانیکی بعد از موتور بهدلیل کاهش ضربههای مکانیکی در قسمتهای مختلف موتور و تجهیزات حرکتی بهدلیل راهاندازی نرم موتور؛
- قابلیت تغییر سرعت و جهت حرکت موتور بدون نیاز به کنتاکتور و ادوات برقی دیگر؛
- امکان هوشمندسازی و برنامهریزی برای حرکت موتور؛
- روشن و خاموشکردن موتور بدون نیاز به قطعووصل برق اصلی؛
- ایجاد محافظت در مقابل اضافهبار و در نتیجه جلوگیری از سوختن موتور؛
- امکان عملکرد موتور در شرایطی که ولتاژ ورودی به آن مدام در حال تغییر است و حفاظت از موتور دربرابر افزایش ناگهانی ولتاژ؛
- افزایش سرعت بیشتر از سرعت نامی در موتور.
کشور سازنده | فرانسه |
نوع محصول | درایو سرعت متغییر |
کاربرد ویژه محصول | ماشین الات پیچیده |
نوع مونتاژ | با هیت سینگ |
فیلتر EMC | بدون فیلتر |
ولتاژ تغذیه | سه فاز 380...500 V |
فرکانس تغذیه | 50...60 Hz |
تعداد فاز خروجی | سه فاز |
توان موتور برحسب کیلو وات | 11 kW |
توان موتور برحسب قدرت اسب | 15 hp |
جریان خط | 27.8A at 525 V, Isc = 1 kA |
توان ظاهری | 25 kVA |
تحمل جریان اتصال کوتاه | 1 kA |
جریان نامی خروجی | 17 A |
حداکثر جریان گذرا | 25.5A for 60 s |
تعداد انالوگ ورودی | 3 عدد |
مقصد محصول | موتورهای آسنکرون |
محدوده ولتاژ تغذیه | 323…550 V |
فرکانس شبکه | 47.5...63 Hz |
فرکانس خروجی | 0.0005…0.5 kHz |
فرکانس سوئیچ اسمی | 4 kHz |
رنج سرعت | 1…50 |
اضافه کاری گذرا | 150…170 % گشتاور اسمی موتور |
گشتاور ترمز | <= 150٪ در طول 60 ثانیه با مقاومت ترمز |
نحوه تنظیم حلقه | تنظیم کننده PI فرکانس |
ولتاژ خروجی | <= ولتاژ ورودی |
کانکشن برق کنترل | Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 terminal 2.5 mm² AWG 14 |
کانکشن برق قدرت | L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- terminal 2.5 mm² AWG 14 |
عایق کاری | بین برق قدرت و کنترل |
نوع انالوگ ورودی | 0تا20میلی امپر_0تا 10 ولت_ مثبت منفی 10 ولت _ 4 تا 20 میلی امپر |
مدت زمان نمونه گیری | 4 میلی ثانیه ورودی و خروجی مجزا _ 8 میلی ثانیه انالوگ ها |
تعداد انالوگ خروجی | 2 عدد |
نوع انلوگ خروجی | 4 تا 20 میلی امپر _ 0 تا 10 ولت دی سی |
خروجی مجزا | 2 عدد |
نوع خروجی مجزا | رله ای |
تعداد ورودی مجزا | 6 عدد |
نوع ورودی مجزا | (LI1 ... LI6) قابل برنامه ریزی در 24 ولت ، 0… 100 میلی آمپر برای PLC ، امپدانس: 3500 اهم |
رنج زمان شتاب و کاهش سرعت | 0.1to 999.9 s |
ترمز گرفتن به حالت سکون | با تزریق DC |
نوع حفاظت ها | شکست فاز ورودی_اضافه ولتاژ _شکست فاز موتور_اضافه جریان_محافظت در برابر گرما_اتصال کوتاه_محافظت حرارتی |
نوع صفحه نمایش | LED_سون سگمنت |
دقت فرکانس | 0.1 Hz |
نوع اتصال دهنده | RJ45 |
رابط فیزیکی | RS485 |
قاب انتقال | RTU |
نرخ انتقال برای CANopen | 10,20,50,125,250,500kbps or 1 Mbps |
نرخ انتقال برای Modbus | 4800,9600or 19200 bps |
استانداردها | EN 50178 |
گواهینامه محصول | UL C-Tick CSA N998 |
درجه حفاظت | IP20 |
ارتفاع | 2.800 dm |
عرض | 3.000 dm |
عمق | 3.950 dm |
وزن | 10.480 kg |
دمای کاری | -10 تا +50 درجه سانتی گراد |
کارت اپشن | - |
