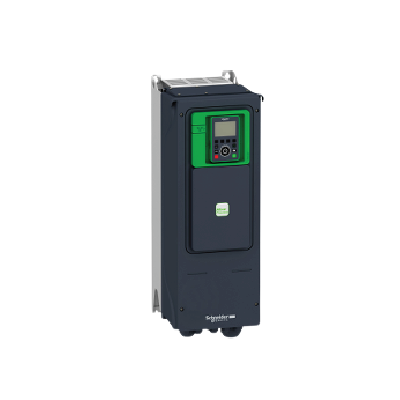

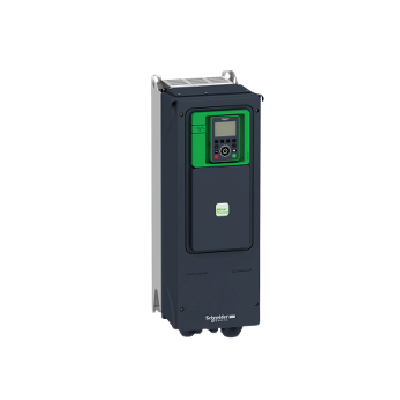

اینورتر سه فاز 18.5 K/W اشنایدر مدل ATV950D18N4

ساخت کشور فرانسه
ولتاژ کاری تغذیه : سه فاز 380...500 V
ماکزیمم جریان : 39.2 A امپر
رنج توان : 18.5 kW کیلو وات
وزن : 20.6 kg کیلوگرم
درجه حفاظت : IP55
ابعاد : 264x 678 x 299 MM
دمای کاری : -10 تا +50 درجه سانتیگراد
سفارش خود را از طریق What’s App به شماره 09017641046 برای ما ارسال کنید/.با تشکر
35,000,000 تومان

نحوه کار درایو موتور

درایو فرکانس متغیر (VFD) چیست؟

درایو فرکانس متغیر (VFD Inverter یا Variable Frequency Drive) نوعی کنترل کننده موتور های الکتریکی است که با تغییر دادن ولتاژ و فرکانس اعمالی، موتور را با سرعت و ولتاژ مناسب، به گردش درمی آورد. در کاربردهایی که نیازی نیست موتور با سرعت کامل خود کار کند، از درایو VFD می توان برای کاهش فرکانس و ولتاژ مطابق با بار روی موتور استفاده کرد. در کاربردهایی که نیاز است سرعت موتور تغییر کند، درایو VFD به راحتی می تواند با افزایش و یا کاهش سرعت گردش موتور، سرعت مورد نیاز را فراهم کند.

نام های دیگر درایو فرکانس متغیر (VFD)، درایو سرعت متغیر، درایو سرعت قابل تنظیم، درایو فرکانس قابل تنظیم، درایو AC، میکرو درایو و اینورتر است.

این نوع اینوتر که به صورت اختصار (VFD) نامیده می شود نوعی کنترل کننده دور و راه انداز موتور هستند و یک سیستم برای کنترل کردن سرعت چرخش یک موتور AC با کنترل کردن فرکانس برق اعمال شده به موتور الکتریکی است. اینورتر وظیفه کنترل برق را برعهده می گیرد. در اغلب موارد، درایو فرکانس متغیر شامل یک یکسوساز است، به طوری که برق DC مورد نیاز اینورتر از برق AC اصلی تامین می شود. که با تغییر دادن نسبی فرکانس و ولتاژ اعمال شده به الکترو موتور سرعت شفت را کنترل و راه اندازی می کند.

این نوع اینورتر ها را با نامهای دیگری مانند: درایو سرعت متغیر، درایو سرعت قابل تنظیم، درایو فرکانس قابل تنظیم و درایو های صنعتی نیز می شناسیم. از آنجا که اینورتر یک عنصر اصلی است، گاهی اوقات درایو فرکانس متغیر به نام درایو اینورتر یا کلا اینورتر نامیده می شود. این محصول این قابلیت را دارد که توسط برق تک فاز موتور های سه فاز تا توان 11 کیلو وات را با برق تک فاز با مصرف بهینه کنترل و راه اندازی کند.

البته اینورتر در علم الکترونیک تعریف دیگری دارد:

مبدل جریان مستقیم به جریان متناوب یا اینورتر (Inverter) به المان‌هایی گفته می‌شود که جریان مستقیم را به جریان متناوب تبدیل می‌کند. هرگونه دستگاهی که برق DC را به برق AC تبدیل کند، اینورتر نامیده می شود (مبدل DC TO AC).

موج تولیدی توسط اینورترها یک موج مربعی است که می‌توان با استفاده از فیتلرهای مخصوص (سلف و خازن) آن را به موج سینوسی تبدیل کرد. اینورترها هم به صورت تکفاز و هم سه فاز در بازار موجود می باشند. عملی که این مبدل ها انجام می‌دهند معکوس عملی است که یکسوکننده ها انجام می‌دهند. اینورترها قطعات متحرک ندارند و در طیف گسترده ای از ابزارهای کاربردی استفاده می شوند، از منبع تغذیه کامپیوتر گرفته تا ابزار بزرگ حمل و نقل فله. اینورترها معمولا برای تامین جریان AC از منابع DC مانند پانل های خورشیدی یا باتری مورد استفاده قرار می گیرند. اینورتر نوسان ساز الکترونیکی قدرت بالا است. دلیل این نام گذاری آن است که این دستگاه عمل عکس مبدل برق AC به DC متداول را انجام می دهد. درواقع  اینورتر یا درایو AC به دستگاهی گفته می شود كه به كمک آن می توان سرعت یك موتور AC سه فاز را كنترل كرد بدون آنكه قدرت و گشتاور موتور كاهش یابد. اینورترها در ظرفیت های مختلف ساخته می شوند مثلا برای یک موتور با توان 20 اسب بخار باید از اینورتر 20 HP استفاده كرد. از نظر ورودی اینورترها به دو دسته تک فاز و سه فاز تقسیم می گردند. البته خروجی همه آنها سه فاز است. برای اینورترهای با توان بالای 3 اسب فقط از ورودی سه فاز استفاده می گردد. برخی از اینورتر های با توان پایین دارای هشداری مبنی بر عدم استفاده از آنها برای روشن کردن لامپ های فلورسنت معمولی هستند. دلیل این هشدار این است که خازن تصحیح توان به صورت موازی با لامپ متصل شده است. با برداشتن خازن مشکل رفع خواهد شد.

انواع اینورتر

اينورترها از نظر فاز تبديل به دو نوع عمده تک فاز و سه فاز تقسيم بندی می شوند، همچنين از نظر شكل موج خروجی به چهار نوع زير قابل تقسيم هستند:

  • خروجی به شكل موج مربعی
  • خروجی به شكل سينوسی اصلاح شده
  • خروجی به شكل سينوسی اصلاح شده
  • خروجی به شكل سينوسی خالص

کاربرد اینورتر

 اینورتر یا درایو فرکانس متغیر، برای راه اندازی و کنترل دور موتور در بخش های مختلف صنایع مورد استفاده قرار می گیرد. مانند:

  • انواع پمپ های صنعتی و ساختمانی
  • سیستم بوستر پمپ های ابرسانی
  • انواع فن های صنعتی  مثل فن کوره، فن گلخانه، فن تهویه، فن کولینگ تاور، فن تونل و غیره
  • بلوئر
  • آسانسور
  • اسپیندل موتور در دستگاه های CNC چوب و فرزکاری
  • ماشین آلات خم و برش
  • ماشین آلات جوشکاری
  • انواع جرثقیل های سقفی و تاور کرین های سنگین
  • کانوایر یا نوار نقاله
  • دستگاهای اکسترودر
  • انواع ماشین آلات صنایع چاپ
  • ماشین آلات بسته بندی
  • انواع ماشین آلات صنایع تزریق پلاستیک
  • پارکینگ های طبقاتی
  • انتقال انرژی به روش HVDC
  • درایوهای الکتریکی وسیله نقلیه
  • استفاده در پنل های خورشیدی
  • منبع تغذیه
  • منابع برق اضطراری
  • گرمکن القایی
  • شرایط گارانتی :

    اینورتر سه فاز 18.5 K/W اشنایدر مدل ATV950D18N4 شامل 1 سال گارانتی می باشد و از فروشگاه ایتوک صنعت نمایندگی رسمی SCHNEIDER فرانسه می توانید تهیه بکنید.

    قیمت درایو موتور

    اینورتر سه فاز 18.5 K/W اشنایدر مدل ATV950D18N4 را میتوانید همواره با ارزان ترین قیمت از فروشگاه ایتوک صنعت تهیه بکنید.

کشور سازنده فرانسه
نوع محصول درایو سرعت متغییر
کاربرد ویژه محصول کاربرد صنعتی
نوع خنک کننده انتقال حرارت سریع
فیلتر EMC یکپارچه
ولتاژ تغذیه سه فاز 380...500 V
فرکانس تغذیه 50...60 Hz
تعداد فاز خروجی سه فاز
توان موتور برحسب کیلو وات 18.5 kW
توان موتور برحسب قدرت اسب 20 hp
جریان خط 33.4A at 380 V (normal duty)
توان ظاهری 1.5 kVA
تحمل جریان اتصال کوتاه 50 kA
جریان نامی خروجی 39.2 A
حداکثر جریان گذرا 47A during 60 s (normal duty)
تعداد انالوگ ورودی 3 عدد
مقصد محصول موتورهای آسنکرون و سنکرون
محدوده ولتاژ تغذیه 323…550 V
فرکانس شبکه 47.5...63 Hz
فرکانس خروجی 0.1…599 Hz
فرکانس سوئیچ اسمی 4 kHz
رنج سرعت 1…50
اضافه کاری گذرا 150… 170٪ گشتاور اسمی موتور
گشتاور ترمز <= 150٪ در طول 60 ثانیه با مقاومت ترمز
نحوه تنظیم حلقه تنظیم کننده PI فرکانس
ولتاژ خروجی <= ولتاژ ورودی
کانکشن برق کنترل Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 terminal 2.5 mm² AWG 14
کانکشن برق قدرت L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- terminal 2.5 mm² AWG 14
عایق کاری بین برق قدرت و کنترل
نوع انالوگ ورودی 0تا20میلی امپر_0تا 10 ولت_ مثبت منفی 10 ولت _ 4 تا 20 میلی امپر
مدت زمان نمونه گیری 4 میلی ثانیه ورودی و خروجی مجزا _ 8 میلی ثانیه انالوگ ها
تعداد انالوگ خروجی 2 عدد
نوع انلوگ خروجی 4 تا 20 میلی امپر _ 0 تا 10 ولت دی سی
خروجی مجزا 3 عدد
نوع خروجی مجزا رله ای
تعداد ورودی مجزا 10 عدد
نوع ورودی مجزا (LI1 ... LI6) قابل برنامه ریزی در 24 ولت ، 0… 100 میلی آمپر برای PLC ، امپدانس: 3500 اهم
رنج زمان شتاب و کاهش سرعت 0.1to 999.9 s
ترمز گرفتن به حالت سکون با تزریق DC
نوع حفاظت ها شکست فاز ورودی_اضافه ولتاژ _شکست فاز موتور_اضافه جریان_محافظت در برابر گرما_اتصال کوتاه_محافظت حرارتی
نوع صفحه نمایش LED_سون سگمنت
دقت فرکانس 0.1 Hz
نوع اتصال دهنده RJ45
رابط فیزیکی RS485
قاب انتقال RTU
نرخ انتقال برای CANopen 10,20,50,125,250,500kbps or 1 Mbps
نرخ انتقال برای Modbus 4800,9600or 19200 bps
استانداردها EN 50178
گواهینامه محصول UL C-Tick CSA N998
درجه حفاظت IP55
ارتفاع 678 mm
عرض 264 mm
عمق 299 mm
وزن 20.6 kg
دمای کاری -10 تا +50 درجه سانتی گراد
کارت اپشن -
