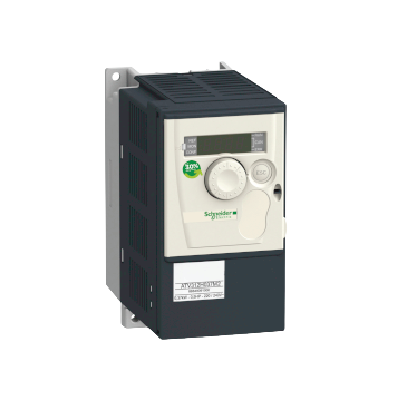

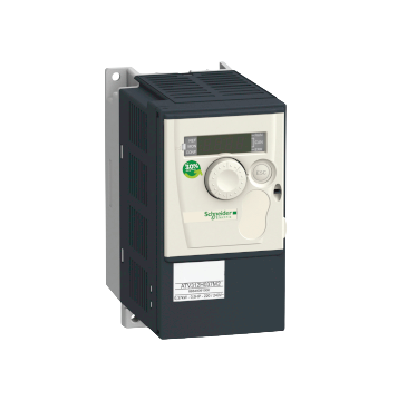

اینورتر تکفاز 0.18 K/W اشنایدر مدل ATV312H018M2

ساخت کشور فرانسه
ولتاژ کاری : 200_240 V
ماکزیمم جریان : 1.5 امپر
رنج توان : 0.18 kW کیلو وات
وزن : 1.5 کیلوگرم
درجه حفاظت : IP20
ابعاد : 145x 72x 132 mm
دمای کاری : -10 تا +50 درجه سانتیگراد
سفارش خود را از طریق What’s App به شماره 09017641046 برای ما ارسال کنید/.با تشکر
3,400,000 تومان

VFD تکفاز اشنایدر SCHNEIDER

VFD چیست و چه مزایایی دارد؟

بدون شک اگر در کارهای صنعتی مشغول هستید با نام اینورتر و حتی دستگاه آن آشنا می باشید. اینورتر (Inverter) یک مبدل برق دستگاه الکترونیکی است که با نام های دیگری همچون، درایو موتور، درایو کنترل دور موتور، درایو سرعت قابل تنظیم، درایو AC، میکرو درایو و ... شناخته می شود. تمام این نام ها یک وسیله هستند.

بدون شک اگر در کارهای صنعتی مشغول هستید با نام اینورتر و حتی دستگاه آن آشنا می باشید. اینورتر (Inverter) یک مبدل برق دستگاه الکترونیکی است که با نام های دیگری همچون، درایو موتور، درایو کنترل دور موتور، درایو سرعت قابل تنظیم، درایو AC، میکرو درایو و ... شناخته می شود. تمام این نام ها یک وسیله هستند.

دستگاه اینورتر یکی از پرکاربردترین دستگاه ها در انواع محصولات برقی خانگی و صنعتی است که در آن ها حرکت وجود دارد مثل یخچال، کولرهای گازی، پمپ ها، ماشین های لباسشویی، انواع آسانسورهای صنعتی و خانگی و ...

اینورتر هیچگونه قطعه ی متحرکی ندارد و معمولا برای تامین جریان برق AC از منابع DC مورد استفاده قرار می گیرند. در واقع Inverter یک دستگاه نوسان ساز الکترونیکی با قدرت بالا است و از آن جهت به آن نام Inverter را داده اند که می تواند عمل عکس مبدل برق AC به DC را انجام دهد.

Inverter با همان درایو AC دستگاهی است که می تواند بدون کاهش دادن قدرت و گشتاور، موتور AC سه فاز را کنترل کند. این دستگاه، ظرفیت های مختلف دارد مثلا دستگاهی که دارای یک موتور با توان 20 اسب بخار است از اینورترهای HP20 استفاده می کنند.

این دستگاه از نظر ورودی به دو نوع تک فاز و سه فاز، تقسیم می شود. البته خروجی این دستگاه ها سه فاز می باشد.

مزایای اینورتر چیست

استفاده از اینورتر مزیت‌های زیادی دارد. یکی از قابلیت‌های مهم اینورتر، عملکرد هوشمند آن است. این ابزار میزان باری را که به‌سمت موتور می‌رود، تشخیص می‌دهد و بعد متناسب با همان میزان بار، به موتور فرمان جریان متناسب را صادر می‌کند. در بسیاری از مواقع، این جریان از جریان نامی موتور کمتر است. از مزایا و کاربردهای مهم اینورتر می‌توان به موارد زیر اشاره کرد:

  • صرفه‌جویی در مصرف انرژی الکتریکی و در نتیجه کاهش هزینه‌ها؛
  • کاهش جریان راه‌اندازی برق و به‌دنبال آن، دوام و افزایش طول عمر موتور؛
  • بالابردن عمر قطعات مکانیکی بعد از موتور به‌دلیل کاهش ضربه‌های مکانیکی در قسمت‌های مختلف موتور و تجهیزات حرکتی به‌دلیل راه‌اندازی نرم موتور؛
  • قابلیت تغییر سرعت و جهت حرکت موتور بدون نیاز به کنتاکتور و ادوات برقی دیگر؛
  • امکان هوشمندسازی و برنامه‌ریزی برای حرکت موتور؛
  • روشن و خاموش‌کردن موتور بدون نیاز به قطع‌ووصل برق اصلی؛
  • ایجاد محافظت در مقابل اضافه‌بار و در نتیجه جلوگیری از سوختن موتور؛
  • امکان عملکرد موتور در شرایطی که ولتاژ ورودی به آن مدام در حال تغییر است و حفاظت از موتور دربرابر افزایش ناگهانی ولتاژ؛
  • افزایش سرعت بیشتر از سرعت نامی در موتور.
  • شرایط گارانتی :

    اینورتر تکفاز 0.18 K/W اشنایدر مدل ATV312H018M2 شامل 1 سال گارانتی می باشد و از فروشگاه ایتوک صنعت نمایندگی رسمی SCHNEIDER فرانسه می توانید تهیه بکنید.

    شرایط قیمت:

    اینورتر تکفاز 0.18 K/W اشنایدر مدل ATV312H018M2 را میتوانید همواره با ارزان ترین قیمت از فروشگاه ایتوک صنعت تهیه بکنید.

کشور سازنده فرانسه
نوع محصول درایو سرعت متغییر
مقصد محصول موتورهای آسنکرون
کاربرد ویژه محصول ماشین های پیچیده
نوع مونتاژ با هیت سینگ
تعداد فاز تکفاز
رنج ولتاژ 200...240 V
محدودیت ولتاژ تأمین 170…264 V
فرکانس تغذیه 50...60 Hz
فرکانس شبکه 47.5...63 Hz
توان موتور برحسب کیلو وات 0.18kW at 200...240 V
توان موتور برحسب قدرت اسب 0.25hp at 200...240 V
جریان خط 3A at 200 V, Isc = 5 kA2.5 A at 240 V
توان ظاهری 0.6 kVA
جریان اتصال کوتاه 5 kA
جریان نامی خروجی 1.5A at 4 kHz 240 V 0.18 kW / 0.25 hp
حداکثر جریان گذرا 2.3A for 60 s
فرکانس خروجی 0...500 Hz
فرکانس نامی سوئیچینگ 4 kHz
رنج سرعت 1...50
دقت سرعت +/- 10 %
دقت گشتاور +/- 15 %
اضافه گشتاور گذرا 170…200 %
گشتاور ترمز 150٪ در طول 60 ثانیه با مقاومت ترمز
مشخصات کنترل موتور ناهمزمان مد فرکانس/ ولتاژ __کنترل بردار شار بدون سنسور ، استاندارد__کنترل بردار شار بدون سنسور، صرفه جویی در انرژی ، قانون NoLoad
نرخ انتقال 10,20,50,125,250,500kbps or 1 Mbps for CANopen4800, 9600 or 19200 bps for Modbus
حلقه تنظیم تنظیم کننده PID قابل تنظیم
سیگنالینگ محلی یک LED قرمز برای ولتاژ درایو__4 سون سگمنت برای اجرای CANopen__یک LED قرمز برای خطای CANopen__ یک LED قرمز برای نقص درایو
سطح نویز 43 دسی بل
عایق کاری برق بین قدرت و کنترل
تعداد انالوگ ورودی 3 عدد
نوع انالوگ ورودی 4 تا 20 میلی امپر_ 0تا 10 ولت دی سی _ منفی مثبت 10 ولت دی سی
مدت زمان نمونه گیری 2ms (AI1, AI2, AI3) - analog input(s)
تعداد انالوگ خروجی یک عدد خروجی 4 تا 20 میلی امپر_ 0تا 10 ولت دی سی
تعداد خروجی مجزا 2 عدد
نوع خروجی مجزا رله ای NO _ NO/NC
تعداد ورودی مجزا 6 عدد
ترمز تا توقف با تزریق DC
نوع حفاظت نوع حفاظت وقفه های ورودی_ جریان بیش از حد بین مراحل خروجی و زمین_محافظت در برابر گرما_اتصال کوتاه بین فازهای موتور_حفاظت حرارتی
پروتکل پورت ارتباطی Modbus _ CANopen
رابط فیزیکی 2wire RS 485 for Modbus
قاب انتقال RTU for Modbus
عرض 72 mm
ارتفاع 145 mm
عمق 132 mm
وزن 1.5 kg
استانداردها ، EN/IEC 61800-3، EN 61800-3
گواهینامه های محصول C-Tick، CSA ،UL، GOST ، NOM 117
درجه حفاظت IP20
دمای کاری - 10 تا +50 درجه سانتیگراد
شناسه کالا: 3795083
