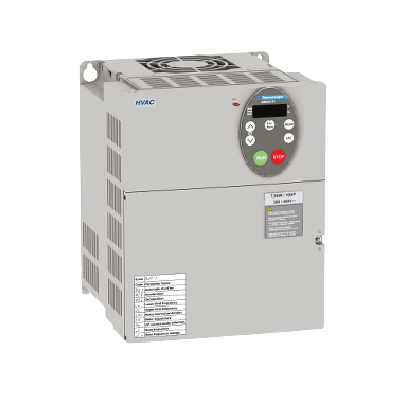

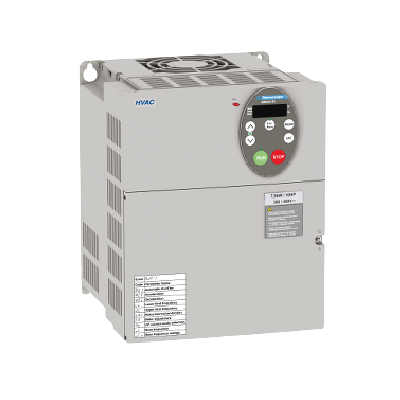

اینورتر تکفاز 18.5 K/W اشنایدر مدل ATV21HD18M3X

ساخت کشور فرانسه
ولتاژ کاری : 200_240 V
ماکزیمم جریان : 3.7 امپر
رنج توان : 15 kW کیلو وات
وزن : 6.3 kg کیلوگرم
درجه حفاظت : IP55
ابعاد : 25x 27 x 31 CM
دمای کاری : -10 تا +50 درجه سانتیگراد
سفارش خود را از طریق What’s App به شماره 09017641046 برای ما ارسال کنید/.با تشکر
12,000,000 تومان

درایو AC اشنایدر SCHNEIDER

VFD چیست؟

درایو فرکانس متغیر یا همان Variable Frequency Drive که به صورت اختصاری VFD نیز نام دارد،
یک نوع از کنترل کننده ها یا کنترلرهای موتور الکتریکی است که
با فرآیند تغییر ولتاژ و فرکانس اعمال شده بر الکتروموتور باعث به گردش درآمدن آن می شود.

این کنترل کننده نام های دیگری هم دارد:

  • درایو سرعت متغیر
  • درایو فرکانس قابل تنظیم
  • میکرودرایور
  • درایو سرعت قابل تنظیم
  • درایو AC

تاثیر فرکانس در موتور

همانطور که احتمالا می دانید فرمول محاسبه سرعت چرخش موتور طبق رابطه زیر است:

Ns = 120 F/P

که در آن داریم:

Ns سرعت موتور برحسب دور در دقیقه (rpm)

F فرکانس موتور

P تعداد قطب ها

و عدد 120 ثابت تبدیل یکاهای اندازه گیری فرمول است.

مطابق با این فرمول فرکانس با واحد هرتز به صورت مستقیم با سرعت موتور ارتباط دارد. در واقع فرکانس زیاد باعث به گردش درآمدن سریع موتور می شود. چناچه نیاز ندارید که موتور با سرعت کامل خود فعالیت داشته باشد،
می توانید از VFD برای کم کردن فرکانس و ولتاژ و برای تطبیق دادن با نیازهای بار موتور الکتریکی مربوطه استفاده کنید. چنانچه سرعت مورد نیاز یک کاربرد دچار تغییرات شود، VFD به سادگی با کاهش و یا افزایش سرعت موتور، می تواند فرآیند تطبیق موتور با این نیاز را به انجام برساند.

درایو چگونه کار می کند؟

نخستین طبقه فرکانس متغیر یا همان VFD، کانورتر یا مبدل نام دارد. کانورتر از 6 عدد دیود برخوردار است که مشابه شیر یکطرفه در سیستم لوله کشی عمل می کنند. این 6 دیود تنها اجازه می دهند که جریان در یک جهت که با علامت پیکان در شکل دیود نمایش داده شده است، جاری شود. به عنوان مثال زمانی که ولتاژ فاز A که به فشار در سیستم لوله کشی شباهت دارد، از ولتاژهای B یا C مثبت تر باشد، دیود باز می شود و جریان را به بهترین شکل برقرار می کند.

همچنین زمانی که فاز A از فاز B کمتر باشد، دیود فاز B باز می شود و باعث بسته شدن فاز A خواهد شد. این مسأله برای دیودهای موجود در قسمت منفی باس نیز به همین ترتیب است. با توجه به این موضوع با روشن و خاموش شدن هر یک از دیودها، 6 پالس جریان خواهیم داشت. اما نام این روش VFD چیست؟ این روش VFD را اصطلاحا شش پالس نامگذاری کرده اند. تا این مرحله ولتاژ AC دریافتی به ولتاژ DC تبدیل شده است. سپس این ولتاژ به خازن های درون درایو اعمال می شود تا ناصافی ها و نوسانات آن گرفته شده و اصطلاحا سیگنال فیلتر شود.

در مرحله آخر با استفاده از یک مبدل DC به AC قابل تنظیم، خروجی با فرکانس و سرعت مورد نظر را به موتور می دهد.

علت استفاده از VFD چیست؟

VFD در صنعت برق کاربردهای بسیار زیادی دارد.

اما دلایل اصلی مبنی بر استفاده VFD چیست و استفاده از VFD چه مزایایی را به همراه دارد؟

3 مورد از بهترین مزیت های استفاده از VFD عبارت اند از:

1-3 صرفه جویی در هزینه ها و کاهش مصرف انرژی

از بهترین خصوصیات VFD می توان به کاهش دادن هزینه ‎ها و مصرف انرژی اشاره کرد. اگر دستگاه شما نیاز به کار با سرعت کامل را ندارد، بهترین موقعیت برای این است که
هزینه های انرژی خود را تا حد قابل توجهی کاهش دهید.

برای این کار کافیست هزینه های انرژی را با کنترل موتور به وسیله یک VFD کم کنید. این مورد می تواند برای شما بسیار سودآور و مفید باشد.

یک درایو فرکانس متغیر یا همان VFD به شما کمک می کند که سرعت قطعات گردان متصل به موتور دستگاه خود را با توجه به نیازی که دارید، تطبیق دهید. توجه داشته باشید که راه دیگری برای انجام این فرآیند نخواهید داشت.

در حال حاضر بالغ بر 65 درصد از توان مصرفی شبکه به مصارف الکترو موتورها مربوط می شود. اطمینان می دهیم که با بهینه سازی سیستم کنترل موتور به وسیله VFD، مصرف انرژی تاسیسات خود را تا حدود 70 درصد پایین بیاورید.

2-3 کنترل دقیق بر روی تولید محصولات و افزایش آن

با کارکرد موتور در بهترین سرعت برای کاربرد مورد احتیاج شما، تعداد اشتباهات تا حد مطلوبی کاهش پیدا می کند و در نتیجه میزان تولید محصولات با افزایش چشمگیری همراه خواهد شد.

با این فرآیند درآمد شرکت شما بالا خواهد رفت. برای مثال در صنایع معدنی و کارخانجات بزرگ با نصب VFD بر روی کانوایرها و همچنین نوارنقاله ها و تسمه ها ، عملیات ضربه راه اندازی حذف شده و سرعت پروسه انجام کار بیشتر خواهد شد.

3-3 افزایش عمر قطعات و کاهش نیاز به تعمیرات و نگهداری

در صورتی که از VFD استفاده کنید، عمر قطعات دستگاه شما بیشتر می شود و نیاز به تعمیرات و مراقبت مداوم از دستگاه تا حد قابل توجهی پایین خواهد آمد. سرعت بهینه موتور دستگاه زمانی تامین می شود که موتور با VFD کار کند. علت این ویژگی VFD چیست و از کجا نشأت می گیرد؟ درایو فرکانس متغیر یا همان VFD فرکانس و ولتاژ را به بهترین شکل کنترل می کند و حفاظت بسیار خوبی را از موتور در موارد زیر به انجام می رساند:

  • اضافه بارهای حرارتی الکتریکی
  • کم بودن ولتاژ
  • بالا بودن ولتاژ
  • حفاظت فاز
  • شرایط گارانتی :

    اینورتر تکفاز 18.5 K/W اشنایدر مدل ATV21HD18M3X شامل 1 سال گارانتی می باشد و از فروشگاه ایتوک صنعت نمایندگی رسمی SCHNEIDER فرانسه می توانید تهیه بکنید.

    شرایط قیمت:

    اینورتر تکفاز 18.5 K/W اشنایدر مدل ATV21HD18M3X را میتوانید همواره با ارزان ترین قیمت از فروشگاه ایتوک صنعت تهیه بکنید.

کشور سازنده فرانسه
نوع محصول درایو سرعت متغییر
مقصد محصول موتورهای آسنکرون
کاربرد ویژه محصول ماشین آلات پیچیده
نوع مونتاژ با هیت سینگ
تعداد فاز تکفاز
رنج ولتاژ 200...240 V
فیلتر EMC یکپارچه
فرکانس تغذیه 50...60 Hz
فرکانس شبکه 47.5...63 Hz
توان موتور برحسب کیلو وات 0.55 kW
توان موتور برحسب قدرت اسب 0.75 hp
جریان خط 5.8A 240 V 1 kA
توان ظاهری 1.4 kVA
جریان اتصال کوتاه 1 kA
جریان نامی خروجی 3.7 A
حداکثر جریان گذرا 5.6A for 60 s
فرکانس خروجی 0.5…500 Hz
فرکانس نامی سوئیچینگ 4 kHz
رنج سرعت 1…50
دقت سرعت 0.1
دقت گشتاور +/- 15 %
اضافه گشتاور گذرا 170…200 %
گشتاور ترمز 150٪ در طول 60 ثانیه با مقاومت ترمز
مشخصات کنترل موتور ناهمزمان مد فرکانس/ ولتاژ __کنترل بردار شار بدون سنسور ، استاندارد__کنترل بردار شار بدون سنسور، صرفه جویی در انرژی ، قانون NoLoad
نرخ انتقال 10,20,50,125,250,500kbps or 1 Mbps for CANopen4800, 9600 or 19200 bps for Modbus
حلقه تنظیم تنظیم کننده PID قابل تنظیم
سیگنالینگ محلی یک LED قرمز برای ولتاژ درایو__4 سون سگمنت برای اجرای CANopen__یک LED قرمز برای خطای CANopen__ یک LED قرمز برای نقص درایو
سطح نویز 43 دسی بل
عایق کاری برق بین قدرت و کنترل
تعداد انالوگ ورودی 3 عدد
نوع انالوگ ورودی 4 تا 20 میلی امپر_ 0تا 10 ولت دی سی _ منفی مثبت 10 ولت دی سی
مدت زمان نمونه گیری 2ms (AI1, AI2, AI3) - analog input(s)
تعداد انالوگ خروجی دو عدد خروجی 4 تا 20 میلی امپر_ 0تا 10 ولت دی سی
تعداد خروجی مجزا 2 عدد
نوع خروجی مجزا اوپن کلکتور
تعداد ورودی مجزا 6 عدد
ترمز تا توقف با تزریق DC
نوع حفاظت نوع حفاظت وقفه های ورودی_ جریان بیش از حد بین مراحل خروجی و زمین_محافظت در برابر گرما_اتصال کوتاه بین فازهای موتور_حفاظت حرارتی
پروتکل پورت ارتباطی Modbus _ CANopen
رابط فیزیکی 2wire RS 485 for Modbus
قاب انتقال RTU for Modbus
عرض 45 mm
ارتفاع 325 mm
عمق 245 mm
وزن 6.3 kg
استانداردها ، EN/IEC 61800-3، EN 61800-3
گواهینامه های محصول C-Tick، CSA ،UL، GOST ، NOM 117
درجه حفاظت IP55
دمای کاری - 10 تا +50 درجه سانتیگراد
