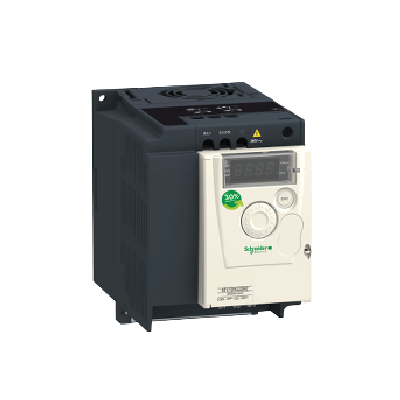

اینورتر تکفاز 2.2 K/W اشنایدر مدل ATV12HU22M2

ساخت کشور فرانسه
ولتاژ کاری : 200_240 V
ماکزیمم جریان : 10 A امپر
رنج توان : 2.2 kW کیلو وات
وزن : 2.4 kg کیلوگرم
درجه حفاظت : IP20
ابعاد : 105x 142 x 156 MM
دمای کاری : -10 تا +50 درجه سانتیگراد
سفارش خود را از طریق What’s App به شماره 09017641046 برای ما ارسال کنید/.با تشکر
5,400,000 تومان

درایو AC موتور تکفاز اشنایدر SCHNEIDER

درایو موتور AC چیست و چه کاربردهایی دارد؟

درایوها تجهیزاتی هستند که از آنها برای کنترل ولتاژ یا  کنترل فرکانس  استفاده می‌شود. درایوها می‌توانند موتور را بطور نرم و کاملا کنترل شده استارت و استپ میکند.

در درایوها زمان روشن و خاموش شدن را می‌توان تنظیم نمود. این زمان‌ها می‌توانند کسری از ثانیه و یا صدها دقیقه باشد. توانائی درایو در استارت و استپ نرم موجب کاهش قابل ملاحظه تنش‌های مکانیکی در کوپلینگها و سایر ادوات دوار می‌گردد.

درایوها  در کاردبرهایی مانند جرثقیل‌ها، آسانسورها و …که عدم وجود ضربه در راه‌اندازی و توقف موتور دارای اهمیت می‌باشد، مورد استفاده قرار می‌گیرند.

تنظیم دور موتورها با استفاده از درایو باعث صرفه‌جویی در انرژی و همچنین درایو، جریان راه‌اندازی کمتری از شبکه دریافت می‌کند.

موتورهای الکتریکی به دو دسته‌ی DC و AC تقسیم می‌شوند

موتورهای  DC یا جریان مستقیم، موتورهایی می‌باشند که با جریان مستقیم کار می‌کنند. این موتورها اولین وسیله تبدیل انرژی الکتریکی به انرژی مکانیکی بودند. موتورهای DC دارای قابلیت‌هایی از قبیل کنترل آسان، پاسخ بسیار سریع دینامیکی برای تغییر سرعت، دارای معایبی همچون قیمت بالا، نیاز به تعمیر و نگهداری مکرر، نیاز به انکودر یا تاکومتر برای فیدبک سرعت  می‌باشد.

با توجه به معایب موتورهای DC و پیشرفت و ساخت موتورهای AC ومزایایی که موتورهای AC دارا می‌باشند، کاربرد موتورهای AC در صنعت بسیار بیشتر از موتورهای DC می‌باشد.

موتورهای AC  دارای مزایای همچون اندازه کوچکتر، قدرت بیشتر در مقایسه با موتورهای DC هم اندازه، طراحی ساده و ارزان قیمت، سبک و مقاوم در برابر ضربه می‌باشند.

درایوها قابلیت کار با برق سه فاز یا تک فاز را دارند ول خروجی آن‌ها به صورت سه فاز می‌باشند.

قابلیت های درایو موتور

تنظیم کننده سرعت موتور

تغییر جهت دور موتور بدون ایتفاده از کنتاکتور

انجام حفاظت‌های الکتریکی از قبیل افزایش ولتاژ و اضافه جریان و ...

راه‌اندازی نرم موتور و افزایش طول عمر موتور به دلیل جلوگیری از وارد شدن ضربه به قسمت‌های مختلف موتور

صرفه‌جویی در مصرف انرژی

درایوها اکثرا در موارد زیر مورد استفاده قرار می‌گیرند:

فعالیت‌های گشتاور ثابت مانند میکسرها، اکسترودرها، نوارهای نقاله،...

فعالیت‌های گشتاور متغییر مانند فن و پمپ

فعالیت‌های توان ثابت مانند دستگاه‌های کشش و دستگاه‌های ماشینی

راه‌انداز نرم (soft starter)

راه‌انداز نرم یا سافت استارتر (soft starter) دستگاهی است که همراه با موتورهای  الکتریکی  AC  برای کاهش موقت بار و گشتاور مورد استفاده قرار می‌گیرد. این امر باعث کاهش فشار مکانیکی موتور و شفت و همچنین تنش‌های الکترودینامیکی روی کابل‌های برق متصل شده به شبکه توزیع برق می‌شود و در مجموع باعث افزایش طول عمر سیستم می‌شود.

مزایای راه‌انداز نرم (soft starter)

باعث محدودکردن جهش جریان معروف به جریان هجومی می‌شود.

استارت و استپ نرم سیستم

باعث افزایش طول عمر موتور به علت جلوگیری از تنش مکانیکی کمتر بر موتور و تنش الکتریکی کمتر روی شبکه برق

با توجه به افزایش عمر و نیاز کمتر به تعمیرات باعث کاهش هزینه می‌شود

باعث محدود شدن افت ولتاژ

باعث کاهش سایز کابل‌ها و کمترشدن جریان کلیدهای متصل به شبکه برق با توجه به محدودشدن جریان هجومی

معایب راه‌انداز نرم (soft starter)

فقط برای راه اندازی‌، توقف و حفاظت به کار برده می‌شود.

امکان تنظیم سرعت وجود ندارد (سرعت کارکرد موتور ثابت است) .

تولید هارمونیک می‌کند ( کمتر از اینورتر).

زمان شتاب‌گیری و شتاب‌دهی به بار بستگی دارد.

تفاوت‌های درایو و سافت استارتر

سافت استارتر در سرعت بالا توسط یک کنتاکتور بای پس می‌شود ولی درایو همیشه در مدار موتور کار می‌کند.

سافت استارتر با ولتاژ AC کار می‌کنند ولی درایو با AC و DC کار می‌کند.

سافت استارتر برای تغییر سرعت فقط می‌تواند ولتاژ را تغییر دهد ولی درایو می‌تواند ولتاژ و فرکانس را تغییر دهد.

سافت استارتر برای تغییر سرعت فقط می‌تواند ولتاژ را تغییر دهد ولی درایو می‌تواند ولتاژ و فرکانس را تغییر دهد.

سافت استارتر توانایی تولید گشتاور راه‌اندازی کم یا متوسط را دارد ولی درایو می‌تواند گشتاور راه‌اندازی بالا تولید کند.

سافت استارتر هیچ هارمونیکی در سیستم تولید نمی‌شود ولی در درایو در سیستم هارمونیک تولید می‌شود.

سافت استارتر نیاز به افزودن هیچ نوع فیلتری ندارد ولی درایو به دلیل داشتن هارمونیک در خط نیاز به فیلتر دارد.

سافت استارتر بیشتر برای کاربردهای با سرعت ثابت استفاده می‌شود ولی درایو برای کاربردهای با سرعت متغییر استفاده می‌شود.

سافت استارتر دارای قیمت ارزان‌تری نسبت به درایو می‌باشد.

سافت استارتر داری ابعاد کوچیکتری نسبت به درایو می‌باشد.

  • شرایط گارانتی :

    اینورتر تکفاز 2.2 K/W اشنایدر مدل ATV12HU22M2 شامل 1 سال گارانتی می باشد و از فروشگاه ایتوک صنعت نمایندگی رسمی SCHNEIDER فرانسه می توانید تهیه بکنید.

    شرایط قیمت:

    اینورتر تکفاز 2.2 K/W اشنایدر مدل ATV12HU22M2 را میتوانید همواره با ارزان ترین قیمت از فروشگاه ایتوک صنعت تهیه بکنید.

کشور سازنده فرانسه
نوع محصول درایو سرعت متغییر
مقصد محصول موتورهای آسنکرون
کاربرد ویژه محصول ماشین آلات پیچیده
نوع مونتاژ با هیت سینگ
تعداد فاز تکفاز
رنج ولتاژ 200...240 V
فیلتر EMC یکپارچه
فرکانس تغذیه 50...60 Hz
فرکانس شبکه 47.5...63 Hz
توان موتور برحسب کیلو وات 2.2 kW
توان موتور برحسب قدرت اسب 3 hp
جریان خط 20.2A at 240 V
توان ظاهری 1.4 kVA
جریان اتصال کوتاه 1 kA
جریان نامی خروجی 10 A
حداکثر جریان گذرا 15A for 60 s
فرکانس خروجی 0.5…400 Hz
فرکانس نامی سوئیچینگ 4 kHz
رنج سرعت 1…20
دقت سرعت 0.1
دقت گشتاور +/- 15 %
اضافه گشتاور گذرا 170…200 %
گشتاور ترمز 150٪ در طول 60 ثانیه با مقاومت ترمز
مشخصات کنترل موتور ناهمزمان مد فرکانس/ ولتاژ __کنترل بردار شار بدون سنسور ، استاندارد__کنترل بردار شار بدون سنسور، صرفه جویی در انرژی ، قانون NoLoad
نرخ انتقال 10,20,50,125,250,500kbps or 1 Mbps for CANopen4800, 9600 or 19200 bps for Modbus
حلقه تنظیم تنظیم کننده PID قابل تنظیم
سیگنالینگ محلی یک LED قرمز برای ولتاژ درایو__4 سون سگمنت برای اجرای CANopen__یک LED قرمز برای خطای CANopen__ یک LED قرمز برای نقص درایو
سطح نویز 45 دسی بل
عایق کاری برق بین قدرت و کنترل
تعداد انالوگ ورودی 1 عدد
نوع انالوگ ورودی 4 تا 20 میلی امپر_ 0تا 10 ولت دی سی _ منفی مثبت 10 ولت دی سی
مدت زمان نمونه گیری 2ms (AI1, AI2, AI3) - analog input(s)
تعداد انالوگ خروجی یک عدد خروجی 4 تا 20 میلی امپر_ 0تا 10 ولت دی سی
تعداد خروجی مجزا 2 عدد
نوع خروجی مجزا رله ای
تعداد ورودی مجزا 4 عدد
ترمز تا توقف با تزریق DC
نوع حفاظت نوع حفاظت وقفه های ورودی_ جریان بیش از حد بین مراحل خروجی و زمین_محافظت در برابر گرما_اتصال کوتاه بین فازهای موتور_حفاظت حرارتی
پروتکل پورت ارتباطی Modbus _ CANopen
رابط فیزیکی 2wire RS 485 for Modbus
قاب انتقال RTU for Modbus
عرض 105 mm
ارتفاع 142 mm
عمق 156.2 mm
وزن 1.4 kg
استانداردها ، EN/IEC 61800-3، EN 61800-3
گواهینامه های محصول C-Tick، CSA ،UL، GOST ، NOM 117
درجه حفاظت IP20
دمای کاری - 10 تا +50 درجه سانتیگراد
