اسپرینکلر چیست

مسلم است که تجهیزات ضد حریق زیادی مانند خاموش‌کننده‌های آتش، دود، و ردیاب گرما وجود دارند. اما ممکن است این‌ها نتوانند کاملا از ساختمان یا سازه شما در برابر آسیب محافظت کنند. یک سیستم اسپرینکلر می‌تواند بیش از 65 درصد خسارات ناشی از آتش سوزی و خسارت اموال را کاهش دهد. برخلاف تجهیزات دستی مانند کپسول آتش نشانی، که به صورت دستی کار می‌کنند، اسپرینکلرها خودکار هستند. این بدان معناست که در صورت آتش سوزی نیازی به روشن کردن آنها ندارید.

شاید اسپرینکلر دقیقا همان چیزی باشد که شما در تأسیسات مسکونی یا تجاری خود نیاز دارید. اما این سیستم چگونه کار می‌کند. در زیر شرح مختصری از طرز کار یک اسپرینکلر را ارائه می‌ کنیم.

تشخیص گرما

بسیاری از افراد این تصور غلط را دارند که اسپرینکلرها در اثر تشخیص دود روشن می‌شوند. اما حقیقت این است که این سیستم‌ها توسط گرما روشن می‌شوند. اگر توسط دود به کار می‌افتادند، سوزاندن نان تست می‌توانست اسپرینکلرها را روشن کند.

سیستم های اسپرینکلر در اطفا حریق بسیار مؤثرند و تا حدی در برابر هشدارهای دروغین مصون هستند. فقط در صورت وجود گرمای شدید به کار می‌افتند. وقتی آتشی شعله‌ور می‌شود، هوای بالای آن خیلی زود گرم می‌شود. این هوای گرم به تدریج بالا می‌رود و در قسمت بالای اتاق یا سقف پخش می‌شود. اگر هوایی که به سر اسپرینکلر می‌رسد به اندازه کافی گرم باشد، آب از سر اسپرینکلر پاشیده می‌شود تا شعله را خاموش کند.

اکثر سرهای اسپرینکلرها دارای یک حباب شیشه‌ای خاصی هستند که با گلیسیرین پر شده است. این مایع وقتی در تماس با هوای بالای 165 درجه قرار می‌گیرد به سرعت منبسط می‌شود. وقتی مایع منبسط شود، حبابی که در آن قرار دارد را شکسته و اسپرینکلر را فعال می‌کند.

طرز کار اسپرینکلر

معمولاً، سر اسپرینکلرها به لوله‌ای متصل می‌شوند که به منبع آب خارج از ساختمان متصل است. هنگامی که سر اسپرینکلر به علت گرمای شدید فعال می‌شود، والوها باز می‌شوند و  آب تحت فشار از لوله به خارج از سیستم جریان می‌یابد. فشار آب در انواع سیستم اسپرینکلر بسیار مهم است. این امر سیستم را قادر می‌سازد تا به سرعت شعله را خاموش کرده و از احتراق مجدد آن جلوگیری کند.

به حداقل رساندن خسارات

سیستم‌های اسپرینکلر در فیلم‌ها و زندگی واقعی تفاوت زیادی دارند. این سیستم‌ها در فیلم ها اغلب به هم متصل‌اند. وقتی یک منبع گرما وجود دارد، همه آن‌ها فعال می‌شوند. اگرچه ممکن است جالب و موثر به نظر برسد‌، اما گمراه کننده خواهد بود و موجب خسارت می‌شود. اگر در هنگام آتش سوزی تمام اسپرینکلر های یک ساختمان فعال شوند، احتمالاً خسارت بزرگی از طریق آب وارد خواهد شد.

در واقعیت، سرهای اسپرینکلرها به صورت جداگانه کار می‌کنند. در بعضی مواقع، آتش سوزی ها می‌توانند پس از فعال شدن دو یا سه اسپرینکلر کاملاً خاموش شوند. این امر خسارات ناشی از پاشیدن آب در سایز نقاط ساختمان را کاهش می‌دهد. از آن‌جایی که سیستم اسپرینکلر می تواند شعله را با یک پنجم آب شلنگ آتش نشانی خاموش کند، در مقایسه با عملکرد آتش نشانی محلی آسیب کمتری به اموال ارزشمند شما وارد می‌کند.

سیستم‌های اسپرینکلر بدون خسارت جدی به اموال در خاموش کردن شعله‌های آتش موثر هستند. با این وجود، باید توجه داشته باشید که همه آنها نمی توانند از اموال شما محافظت کنند. برای پیدا کردن اسپرینکلری که متناسب با نیازهای ساختمان شما باشد، باید یکی دو چیز در مورد انواع مختلف اسپرینکلرها های موجود در بازار بیاموزید.

انواع اسپرینکلر

نصب سیستم اسپرینکلر در ساختمان یکی از بهترین راه های محافظت از آن در برابر آتش سوزی است. سیستم های اسپرینکلر انواع مختلفی دارند. در این قسمت توضیحاتی را درباره انواع مختلف اسپرینکلر ارائه می کنیم تا شما بتوانید بهترین تصمیم را متناسب با نوع ساختمان خود اتخاذ کنید.

سیستم های لوله مرطوب

سیستم های اسپرینکلر لوله مرطوب کاربرد بیشتری در خانه ها و سازه ها به دلیل قابل اعتماد بودن و نصب آسان آن نسبت به انواع سیستم های اسپرینکلر دارند. برخلاف سایر سیستم های فوق العاده پیچیده، سیستم های لوله مرطوب فقط دارای دو جز هستند. این دو جز شامل سوپاپ کنترل اتوماتیک هشدار و آبپاش های اتوماتیک می باشد. بنابراین اگر به دنبال یک سیستم اسپرینکلر مطمئن هستید که به مدت طولانی قابل استفاده باشد، سیستم لوله مرطوب برای شما مناسب خواهد بود.

سیستم لوله مرطوب ضدیخ

تفاوت این سیستم با سیستم لوله مرطوب در استفاده از ماده شیمیایی ضد یخ است. سیستم های ضد یخ مرطوب به گونه ای طراحی شده اند که در مناطقی که نمی توان لوله ها را بالای 35 تا 40 درجه فارنهایت نگه داشت، استفاده می شود. بله، سیستم های لوله مرطوب به ویژه در مناطق سردسیر مؤثر هستند، اما استفاده از آنها توسط مقام نظارتی در ایالات متحده ممنوع شده است. دلیل چنین ممنوعیتی این است که این سیستم ها توانایی کنترل آتش را هنگامی که آتش شعله ور می شود را ندارند. در سال 2022 سیستم های ضد یخ قدیمی در ایالات متحده جمع آوری می شوند. این اقدام نظارتی قطعاً باعث کاهش تعداد اسپرینکلرهای ضد یخ متناسب با هوای سرد خواهد شد که در نتیجه آن  افزایش قیمت چنین اسپرینکلر هایی را نیز به همراه خواهد داشت.

سیستم لوله خشک

سیستم های لوله خشک یکی دیگر از انواع سیستم اسپرینکلر محبوب و مورد استفاده هستند. این سیستم ها برای نصب در مناطقی که دمای محیط باعث ایجاد یخ زدگی آب موجود درون سیستم لوله مرطوب می شود، ساخته شده اند. سیستم های لوله خشک اغلب در مکان های دور از گرما مانند پارکینگ ها، وسایل سرمایشی و مناطقی که نصب لوله کشی مرطوب در آن ها میسر نیست، قابل استفاده می باشند.

در این سیستم ها، در هنگام آتش سوزی آب درون لوله ها وجود ندارد. در صورت عدم استفاده، لوله ها با هوا که فشاری کمتر از فشار آب مصرفی دارد، پر می شوند. برای کاهش احتمالی فشار آب مصرفی از وارد شدن زود هنگام آن به داخل لوله، سیستم با یک لوله خشک مخصوص و شیر طراحی شده است.  شیر فلکه طراحی شده نیروی زیادی را در بالای شیر ایجاد می کند، این کار از عملکرد نادرست سیستم جلوگیری می کند.

هنگامی که یک یا دو اسپرینکلر شروع به کار می کنند. هوای داخل لوله از اسپرینکلر خارج می شود. هر اسپرینکلر بصورت جداگانه زمانی شروع بکار می کند که دمای محیط به اندازه تعیین شده برای آن اسپرینکلر بالا رود. همانطور که فشار هوا به آرامی کاهش می یابد، فشار روی شیر خشک لوله نیز به تدریج تغییر می کند. این کار امکان ورود آب به سیستم لوله کشی را فراهم می کند.

آب مورد نیاز برای خاموش کردن آتش پس از خارج شدن هوا از سیستم اسپرینکلر پاشش می کند. در مناطقی که مقررات NFPA 13 اجرا می شود، مدت زمان رسیدن آب به اسپرینکلر حدود 1 دقیقه است. این مدت زمان اصطلاحا  “حداکثر زمان پاشش آب” نامیده می شود. متناسب با  طبقه بندی خطر منطقه تحت حفاظت ، ممکن است حداکثر زمان پاشش آب کاهش یابد.

از دید صاحبان ساختمان ها و ساکنان آن یکی از ویژگی های سیستم اسپرینکلر لوله خشک محافظت از مناطقی از ساختمان است که در برابر آب حساس هستند. زیرا ممکن است سیستم لوله مرطوب باعث ایجاد نشتی و آسیب به مناطق مختلف ساختمان شود. درحالیکه چنین مشکلی در سیستم های لوله خشک وجود ندارد و ساختمان از آسیب نشتی احتمالی آب در امان می ماند.

سیستم دلوج

در این سیستم همه اسپرینکلرهای متصل به سیستم لوله کشی آب در همه زمان ها باز هستند. این سیستم بدون سنسور سنجش گرما کار می کند. آنها بیشتر برای خطرات خاص و یا در مناطقی که آتش سوزی می تواند به سرعت گسترش یابد و باعث خسارت در مقیاس بزرگ در مدت زمان کوتاه شود، استفاده می‌شوند. در این سیستم، آب کافی برای خاموش کردن آتش در یک منطقه بزرگ فراهم می شود.

در سیستم لوله کشی تا زمانی که سیستم شروع بکار کند آبی وجود ندارد. این سیستم برای کار با این روش طراحی شده است زیرا لوله کشی دارای فشار جوی است و دهانه های اسپرینکلر باز هستند. علاوه بر این یک شیر برای جلوگیری از تجمع آب در لوله ها بر اثر فشار آب تعبیه شده است

از آنجا که سنسورهای سنجش گرما در سیستم اسپرینکلر وجود ندارد، به احتمال زیاد شیر دلوج به سیستم اعلام حریق متصل می شود. این سیستم هشدار  بر اساس ماهیت خطر در منطقه استفاده خواهد شد.

دستگاه شروع کننده اطفای حریق به پنل اعلام حریق برای باز شدن شیر دلوج سیگنال می دهند. بسته به هدف سیستم ممکن است فعال سازی به صورت دستی یا خودکار باشد. فعال سازی دستی از طریق سیستم کشش الکتریکی صورت می گیرد، که به پنل اعلام حریق سیگنال می دهد. این روش نشانه باز شدن سریع شیر دلوج است.

چگونگی عملکرد: دستگاه شروع کننده اطفای حریق به پنل اعلام حریق برای باز شدن شیر سیگنال می دهد. در این زمان آب به سرعت به سیستم لوله کشی رسیده و از اسپرینکلر شروع به پاشش می کند.

سیستم اسپرینکلر آب و کف

این سیستم، از انواع سیستم اسپرینکلر است که برای تخلیه مخلوطی از کف کم انبساط و آب طراحی شده است که باعث اسپری سریع کف از سر اسپرینکلر می شود. این سیستم ها معمولاً در مناطق ویژه پرخطر مانند فرودگاه و انبار مایعات قابل اشتعال مورد استفاده قرار می گیرند. عملکرد  این سیستم به ماهیت سیستمی که کف به آن تزریق شده بستگی دارد.

اسپری آب

این سیستم  تا حدودی شبیه سیستم غرقاب است، اما نازل تخلیه و لوله کشی برای محافظت یا رفع یک خطر منحصر به فرد طراحی شده اند. نازل های موجود در این سیستم معمولاً برای الگوی اسپری منحصر به فرد انتخاب می شوند تا با ماهیت خطر همگام شوند. نمونه های متداول خطرات محافظت شده توسط این سیستم ترانسفورماتورهای الکتریکی حاوی یاتاقان های توربو ژنراتور و روغن برای خنک سازی هستند. از سیستم پاشش آب می توان در مناطقی روی سطح مخازن حاوی گازها و مایعات قابل اشتعال نیز استفاده کرد. در اینجا، اسپری آب برای جلوگیری از انفجار آتش از محتوای مخزن در نظر گرفته شده است.

سیستم مه آب

این سیستم برای مناطقی مورد استفاده قرار می‌گیرد که ایجاد بخار آب اولویت اول باشد. از این سیستم در مناطقی که آبرسانی محدود است یا آسیب آب به سیستم مورد توجه است، استفاده می شود. در این سیستم قطرات آب از اندازه حداکثر ۱۰۰۰ میکرون  با فشار بالا از نازل تخلیه خارج می شوند. اندازه قطرات آب را می توان با تنظیم نازل تخلیه کنترل کرد.  در این روش مه پاش می توان با حجم محدودی از آب، سطح زیادی را پوشش داد. در نتیجه این کار باعث می شود که گرمای موجود، قطرات آب را به سرعت به بخار آب تبدیل کند.

• اسپرینکلر تلفظ

• SPRIKLER به معنی آب پاش


  • نمایندگی اسپرینکلر پروتکتور

  • شرکت ایتوک صنعت به عنوان نماینده رسمی پروتکتور در زمینه تجهیزات اطفاء حریق و سیستم های آتش نشانی فعالیت میکند.

  • گارانتی اسپرینکلر پروتکتور

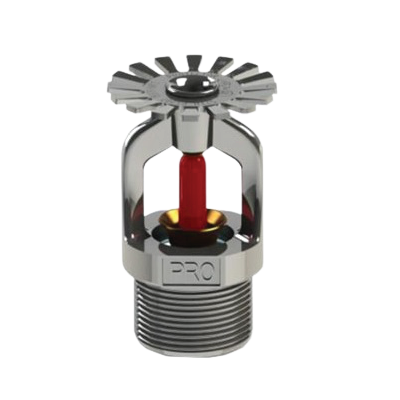

    اسپرینکلر پایین زن پاسخ استاندارد مدل PS002 پروتکتور شامل 1 سال گارانتی می باشد و از فروشگاه ایتوک صنعت نمایندگی رسمی PROTECTOR تایوان می توانید تهیه بکنید.
