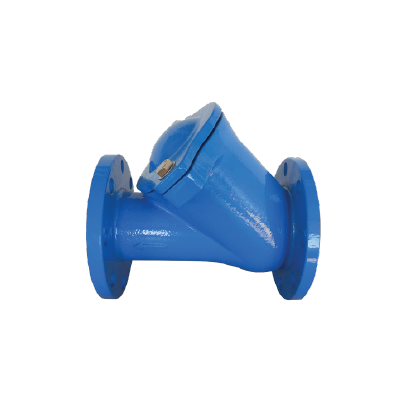

ball check valve FIG 5109 شیر یکطرفه توپی

ball check valve FIG 5109 شیر یکطرفه توپی

طراحی سیت (seat) بسیار شبیه شیرهای کروی است اجزا این نوع شیر یک طرفه شامل یک پیستون یا یک کره است که به جای دیسک به کار می رود. کره یا پیستون در این شیرها کاملا” در سیت (seat)  قرار می گیرد و هم به صورت عمودی، هم افقی می توانند در خط لوله نصب شوند. نحوه عملکرد آن ها بر اساس اصل جاذبه است به این صورت که هنگامی جریان در زیر سیت (seat) ایجاد می شود کره را از جدا سیت (seat) می کند وسیال از اطراف توپ عبور می کند و در صورت توقف یا برگشت جریان، کره یا پیستون به دلیل نیروی جاذبه موجود به پایین می آید، به سیت (seat) می چسبد و باعث آب بندی و جلوگیری از بازگشت جریان می شود. با توجه به این ساختار و عملکرد این نوع از شیر های یک طرفه برای سرویس هایی که در آنها جریان، فشار و سرعت بالایی دارد و ویسکزیته ی سیال بالا باشد مناسب هستند.
