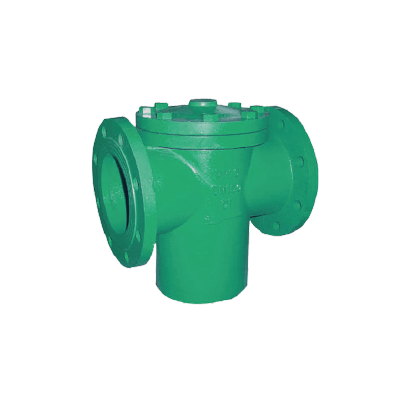

basket type strainer FIG 7105 صافی نوع سبدی
- برند: گالا
- دستهبندی : تجهیزات مکانیکی
دارای تاییدیه اتشنشانی
فشار نامی : 16bar/25bar
دمای کاری : -10 تا +120 درجه سانتی گراد
سایز نامی : DN600-DN50
جنس بدنه : چدن/اهن قابل انعطاف
basket type strainer FIG 7105 صافی نوع سبدی
استرینر نوع T یا صافی نوع سبدی (Basket Type Strainer)
استرینر نوع T یا صافی سبدی یا گلدانی دارای یک محفظۀ عمودی است که نوعاً بزرگتر از محفظۀ صافی Y است. در تمامی اندازه ها، افت فشار در صافی سبدی کمتر از استرینر Y است زیرا فضای استرینر آزاد بزرگتری دارد. بنابراین، استرینر نوع سبدی برای مایعات ترجیح داده می شود. در این نوع صافي ، ظرفیت نگهداری گل و لای نیز بیشتر از استرینر Y است. به همین دلیل صافی نوع سبدی در خطوط لوله بخار با قطر بزرگتر نیز استفاده می شود.
استرینرهای سبدی را فقط می توان در خطوط لوله افقی نصب کرد و برای استرینرهای سبدی بزرگتر و سنگین تر، پایۀ استرینر باید حمایت شود.
برای سرویس کردن استرینر سبدی، پوشش آن را می توان برداشت و تکنسین ها به طور مستقیم به قطعه فیلترکننده دسترسی خواهند داشت (در صورتی که گل و لای زیادی جمع شده باشد قطعه تعویض می شود). وقتی صافی های سبدی برای سیستم های بخار استفاده می شوند، مقدار قابل توجهی میعان صورت می گیرد. در نتیجه، معمولا استرینرهای طراحی شده برای استفاده در سیستمهای بخار دارای یک پلاگ تخلیه هستند که می تواند با یک تله بخار چفت شود تا میعانات را تخلیه کند.
استرینرهای سبدی با طرح دوپلکس هم وجود دارند که شامل دو صافی سبدی موازی و شیرهای انحرافی می شوند. صافی سبدی دوپلکس برای مواد شیمیایی قوی و ساینده مناسبت تر است. این استرینرها به گونه ای طراحی شده اند که تمیزکردن استرینر هیچ اختلالی در فرایند ایجاد نمی کند. وقتی که سبد اول پر می شود جریان سیال به صافی دوم منتقل می شود. به این ترتیب، اپراتور میتواند استرینر را جداکرده و ذرات درون آن را تمیز کند و دوباره آن را درجای خود نصب کند بدون اینکه در فرایند اختلالی ایجاد شود.
کشور سازنده | امریکا |
فشار نامی | 16bar/25bar |
دمای کاری | -10 تا +120 درجه سانتی گراد |
مناسب برای | اب/نفت/گاز |
جنس بدنه | For PN16&Class 125 چدن For PN25&Class 250اهن قابل انعطاف |
جنس درپوش | چدن/اهن قابل انعطاف |
جنس توری | فولادضدزنگ |
جنس پیچ تخلیه | فولاد کربن |
سایز نامی | DN600-DN50 |
تاییدیه ها | سازمان اتش نشانی |
