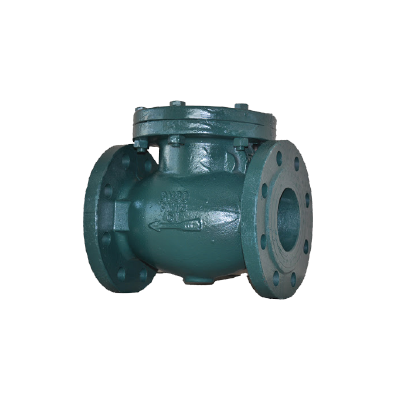

flange type swing check valve FIG 5101/5102 شیر یکطرفه لولایی نوع فلنجی

flange type swing check valve FIG 5101/5102 شیر یکطرفه لولایی نوع فلنجی

شیر یکطرفه لولایی یا نوسانی Swing Check Valve

چک ولو لولایی در زمان قطع شدن جریان سیال یا ایجاد فشار معکوس به طور خودکار بسته می‌­شود. افت فشار جریان و ایجاد اغتشاشات (Turbulence) در سیال، در این نوع از شیرها بسیار کم می‌­باشد. در شیر Check Valve لولایی، دیسک به وسیله­‌ی پین به لولای شیر متصل می­‌شود و توسط تعدادی واشر و حلقه در نشیمنگاه شیر آب بندی می‌­شود که این واشرها به راحتی قابل تعویض هستند.

این نوع شیرها معمولاً به صورت ترکیبی با شیرهای دروازه ­ای نصب می­‌شوند زیرا جریان نسبتاً خوبی با افت فشار کم ارائه می­‌دهند و می­توانند هم به صورت افقی و هم به صورت عمودی در مسیر جریان قرار گیرند که در صورت استفاده از آن ها به صورت عمودی بهتر است جریان از پایین به بالا باشد تا هنگام قطع شدن جریان، جاذبه دیسک را به پایین کشیده و بسته شدن شیر راحت تر شود.

شیر Check Valve لولایی یا نوسانی باید برای جریان های آرام با سرعت کم استفاده شوند و برای جریان های متناوب و ضربانی که به طور مداوم برگشت جریان وجود دارد مناسب نیستند زیرا برگشت جریان موجب ضربه خوردن و صدمه دیدن دیسک خواهد شد.
