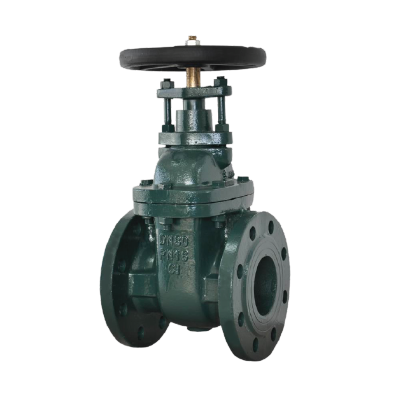

nrs metal seated gate valve FIG 3123 شیر پروانه ای سیت فلزی ان ار اس

ساخت کشور امریکا

فشار نامی : 10bar / 16bar

دمای کاری : -10 تا +120 درجه سانتی گراد

سایز نامی : DN600-DN50

جنس بدنه : چدن
سفارش خود را از طریق What’s App به شماره 09017641046 برای ما ارسال کنید/.با تشکر
تماس بگیرید
برای اطلاع از قیمت و همچنین سفارش کالا با ما تماس بگیرید

شیر پروانه ای NRS

شیر فلکه ی دروازه ای (gate valve) برای باز و بسته کردن جریان به کار برده می شود و تفاوتش با شیر توپی در شکل ساخت می باشد و در ضمن فشار را نیز کمی کاهش می دهد. این شیرها در جایی که به یک جریان یکنواخت و بی وقفه نیاز داریم، استفاده می شود. علت این موضوع این است که در زمان باز بودن شیر، دروازه ی آن به صورت عمود بر مسیر جریان حرکت کرده، کاملاً در نشیمنگاه خود جمع شده و افت فشار بسیار کمی را ایجاد می کند. این شیرها در مصارف قطع و وصلی به کار می روند. این بدان معناست که این نوع شیرها یا بایستی کاملاً بسته باشند و در واقع بصورت نیمه باز نمی توان از آنها استفاده کرد.

شیر دروازه ای

شیر دروازه ای از دسته شیرهای خطی یا linear می باشد و مجرابند آن بشکل یک دیسک یا یک صفحه تخت می باشد که بین دو حلقه نشیمن یا Seat Ring بالا و پایین رفته و مسیر را باز یا بسته میکند و فقط برای باز کامل و بسته کامل مورد استفاده قرار می گیرد که اصطلاحا به اینگونه شیرها On/Off می گویند. معمولا این شیر بصورت Metal Seat بکار میرود بدین معنی که دیسک و نشیمن آن از فلز ساخته می شوند ولی در برخی موارد آنرا بصورت Soft Seat نیز تولید می کنند مانند صنایع آب و یا شیرهای Slab Gate خطوط انتقال گاز

قسمت های مختلف شیر دروازهای به شرح زیر می باشد:

1. بدنه ( Body)

2. قسمت انحنا دار(Bonnet)

3. نشیمنگاه (Seat)

4. دیسک (Disk)

5. پایه میانی (Stem)

6. رانش بوش و واشر (Thrust bush and washer)

7. بسط محافظ (Packing)

8. زاعده (Gland)

9. زاعده به شکل گل (Gland follower)

10. دستگیره (Handwheel)

  • شرایط گارانتی :

    شیر پروانه ای NRS گالا شامل 1 سال گارانتی می باشد و از فروشگاه ایتوک صنعت نمایندگی GALA آمریکا می توانید تهیه بکنید.

    شرایط قیمت:

    شیر پروانه ای NRS گالا را میتوانید همواره با ارزان ترین قیمت از فروشگاه ایتوک صنعت تهیه بکنید.

کشور سازنده امریکا
تاییدیه ها سازمان اتشنشانی و EN 1171〔BS 5150〕& MSS SP-70
فشار نامی 10bar / 16bar
تست فشار بدنه 24bar / 24.1bar(2"~12")/18.3bar(14"~24")
تست فشار اب بندی 17.6bar / 13.8bar(2"~12")/10.3bar(14"~24")
دمای کاری -10 تا +120 درجه سانتی گراد
مناسب برای سیال
جنس بدنه چدن
جنس سرپوش Bonnet چدن
جنس دیسک چدن
جنس سیت رینگ برنز
جنس میله Stem برنجی / فولاد ضد زنگ
جنس پکینگ گرافیت
جنس دستگیره چدن/ اهن قابل انعطاف
سایز نامی DN600-DN50
شناسه کالا: 3774235
