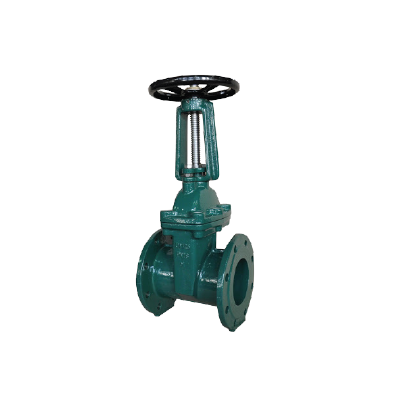

os&y resilient seated gate valve FIG 3233 شیر دورازه ای سیت ارتجاعی او اس ار

os&y resilient seated gate valve FIG 3233 شیر دورازه ای سیت ارتجاعی او اس ار

نشیمن گاه های فلزی در مقابل نشیمن گاه های ارتجاعی

قبل از معرفی شیر دروازه ای ارتجاعی به بازار ، از شیرهای دروازه ای نشیمن گاه فلزی استفاده گسترده ای شده بود. طراحی مخروطی و تجهیزات نشت بندی زاویه دار یک نشیمن گاه فلزی مخروطی نیاز به فرورفتگی در قسمت پایین شیر دارد تا از بسته شدن محکم اطمینان حاصل شود. در نتیجه ماسه و سنگریزه در این فرورفتگی جمع می شوند و لذا مسیر لوله هرگز از این مواد زاید بدون فلاش کردن خط در زمان نصب یا تعمیرات عاری نمی گردد.بنابراین شیر های با گوه فلزی در نهایت قابلیت خود را در بستن کامل مسیر از دست می دهند.

یک شیر دروازه ای با نشیمن گاه انعطاف پذیر دارای یک دریچه ساده است که امکان عبور آزاد برای ماسه و سنگریزه در شیر را فراهم می کند. اگر ناخالصی ها به محض بسته شدن دریچه عبور کنند ، در صورت بسته بودن شیر ، سطح لاستیک در اطراف ناخالصی ها بسته می شود. یک ترکیب لاستیکی با کیفیت بالا به اندازه کافی نرم است تا ناخالصی ها را جذب کند ، اما به اندازه کافی قوی است که با باز شدن دریچه ، ناخالصی ها را شستشو دهد. این بدان معنی است که سطح لاستیک، شکل اصلی خود را بدست می آورد و یک آب بندی محکم را فرآهم می کند.

شیر دروازه با طراحی ساقه بالا رونده در مقابل ساقه ثابت

ساقه های بالا رونده بر روی دروازه ثابت بوده و با باز و بسته شدن شیر ساقه نیز بالا و پایین می رود. همچنین این موضوع باعث می شود بصورت بصری نیز از موقعیت شیر اطلاع یابید. از طرفی امکان روغن کاری ساقه نیز به راحتی وجود خواهد داشت. این نوع ار شیرها برای نصب در روی زمین مناسب بوده و برای نصب زیرزمینی مناسب نمی باشد.
ساقه ثابت در داخل شیر به دروازه رزوه شده اشت و با بالا و پایین رفتن دروازه در داخل شیر می چرخد. در محل هایی که فظای عمودی کمی وجود دارد از شیر با ساقه ثابت استفاده شده و در اینگونه شیرها ساقه در زمان بالا و پایین رفتن دروازه در داخل بدنه شیر باقی می ماند ، و نشانگر نصب شده در انتهای ساقه موقعیت دریچه را نشان می دهد. این نوع از ولو هم برای نصب در زیر زمین و هم برای نصب در روی زمین مناسب می باشد.
