ball valve FIG 4102 شیر توپی

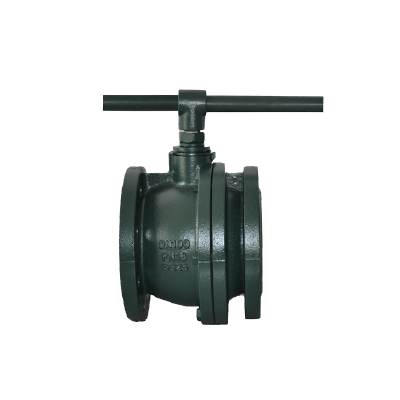

ball valve FIG 4102 شیر توپی

آشنایی با بال ولو

از ساده ترین طراحی هایی که برای قطع و وصل جریان سیال از آن استفاده شده، شیر توپی است. در این شیرها از یک توپ فلزی استفاده می شود که به صورت علامت بعلاوه، از یک جهت کاملاً باز بوده و از یک جهت مسدود است؛ که برای برقراری جریان سیال کافی است سمت باز شیر در مسیر جریان قرار بگیرد. بال ولو معمولاً به صورت صفر و صدی و به منظور قطع و وصل کامل جریان طراحی می شوند. در حقیقت از این شیرها به صورت کلی نمی توان در سیستم های کنترلی استفاده کرد. با این وجود این شیرها کاربردهای زیادی در صنایع متفاوت دارند. زیرا سرعت عملکرد آن ها بالا بوده و از طراحی ساده ای بهره می برند. این طراحی ساده باعث پایین آمدن هزینه های نصب شیر در خط جریان می شود. ضمن اینکه در طراحی های پیشرفته این قطعات قابل تعمیر نیز هستند؛ که خود یک مزیت بزرگ برای این قطعات به حساب می آید. با ادامه مقاله بال ولو چیست با ما همراه باشید تا کاربرد های آن را برایتان توضیح دهیم.

کاربرد های شیر توپی

بال ولو از جمله شیرهایی هستند که مطمئناً بارها با آن ها برخورد کرده اید. از این شیرها در وسایل خانگی و لوله کشی های خانگی نیز استفاده می شود. برای مثال در خطوط لولۀ گاز خانگی از این قطعات به منظور کنترل جریان استفاده می شود. همچنین در صنایع متفاوت نیز به خاطر کارایی بالای آن ها برای این شیرها کاربردهای زیادی در نظر گرفته می شود. این شیرها توانایی تحمل فشارهای بالا و حجم بالای سیال را دارند و همچنین اغلب می توانند تا دمای 480 درجه سانتیگراد، به راحتی جریان سیال را مدیریت کنند. به همین خاطر در اغلب صنایعی که تحت شرایط فوق کار می کنند، از شیر های توپی استفاده می شود. برای مثال می توان از صنایع غذایی، دارویی، نساجی، تولید محصولات پلاستیکی، الکترونیک و … نام برد.

معایب بال ولو عبارتند از:

• این نوع شیر از قابلیت تنظیم و کنترل ضعیفی برخوردار است، زیرا برای انسداد و قطع جریان طراحی شده نه تعدیل آن. (برای شیرهای گلوب Globe Valves، این عملکرد ایده آل است.) کنترل جریان باعث می شود که سیت (Seat) به دلیل سرعت بالا و فشار زیاد جریان در شیر، تا حدی معرض فرسایش قرار بگیرد. این سایش و اصطکاک به مرور سبب نشت شیرها خواهد شد.

• از شیر توپی نمی توان برای عبور مخلوط مایع و جامد استفاده کرد زیرا تجمع ذرات معلق و باقی مانده باعث نشت دریچه می شود. این ذرات در حفره هایی در مجاورت بال Ball و سیت (Seat) حالت جامد پیدا کرده و سفت شوند. شیرهای توپی برای گازها و سایر جریانات مایع بسیار کارآمد هستند (حتی مواد شیمیایی نظیر کلر خشک، اسید هیدروفلوئوریک یا اسید هیدروکلریک، و اکسیژن را نیز به چالش می کشند.)
• ممکن است تمیز کردن آنها دشوار باشد (به جز طراحی های ورودی از بالا)

باز، بسته یا نیمه باز بودن موقعیت شیر را می توان با مشاهده وضعیت اهرم تشخیص داد:

• وقتی که اهرم هم تراز لوله است، شیر باز بوده و هنگامی که عمود بر لوله است، شیر بسته می باشد.
• در هر وضعیت دیگری، شیر نیمه باز (یا نیمه بسته) و در حال تعدیل جریان است.
•
