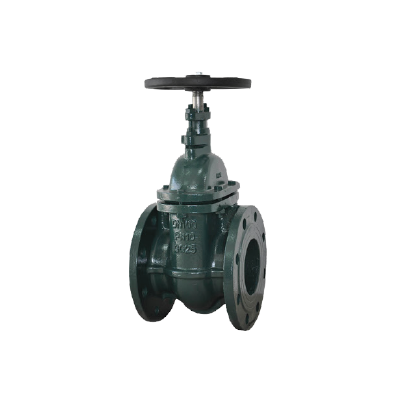

metal seated gate valve FIG 3125 شیر دروازه ای سیت فلزی

metal seated gate valve FIG 3125 شیر دروازه ای سیت فلزی

شیر فلکه ی دروازه ای (gate valve) برای باز و بسته کردن جریان به کار برده می شود و تفاوتش با شیر توپی در شکل ساخت می باشد و در ضمن فشار را نیز کمی کاهش می دهد. این شیرها در جایی که به یک جریان یکنواخت و بی وقفه نیاز داریم، استفاده می شود. علت این موضوع این است که در زمان باز بودن شیر، دروازه ی آن به صورت عمود بر مسیر جریان حرکت کرده، کاملاً در نشیمنگاه خود جمع شده و افت فشار بسیار کمی را ایجاد می کند. این شیرها در مصارف قطع و وصلی به کار می روند. این بدان معناست که این نوع شیرها یا بایستی کاملاً بسته باشند و در واقع بصورت نیمه باز نمی توان از آنها استفاده کرد.

شیر دروازه ای

شیر دروازه ای از دسته شیرهای خطی یا linear می باشد و مجرابند آن بشکل یک دیسک یا یک صفحه تخت می باشد که بین دو حلقه نشیمن یا Seat Ring بالا و پایین رفته و مسیر را باز یا بسته میکند و فقط برای باز کامل و بسته کامل مورد استفاده قرار می گیرد که اصطلاحا به اینگونه شیرها On/Off می گویند. معمولا این شیر بصورت Metal Seat بکار میرود بدین معنی که دیسک و نشیمن آن از فلز ساخته می شوند ولی در برخی موارد آنرا بصورت Soft Seat نیز تولید می کنند مانند صنایع آب و یا شیرهای Slab Gate خطوط انتقال گاز

شیر قطع کن دروازه ای یا کشویی نوع OS&Y یکی از انواع شیرآلات پرکاربرد در صنایع می باشد. در شیرهای دروازه ای، گردش یک شیرفلکه باعث حرکت ساقه شیر و پایین یا بالا رفتن دیسک یا دروازه شیر شده که در نهایت منجر به کنترل جریان سیال می گردد. میزان آب بندی این شیر مطلوب بوده و در فشارهای کاری بالا عملکرد مناسبی دارد. در نوع OS&Y، ساقه (Stem) و یوغ (Yoke) بیرون از بدنه شیر قرار می گیرد. یکی از ویژگی های این شیر آن است که وضعیت باز یا بسته بودن شیر، با رویت و کنترل وضعیت ساقه، قابل تشخیص است. فاصله رزوه ها و طول ساقه شیر، منجر به کاهش سرعت باز یا بسته شدن شیر شده و احتمال وقوع پدیده ضربه قوچ در سیستم را از بین می برد. از این شیر در سیستم های اطفای حریق و سامانه های آتش نشانی و عمدتاً در پایپینگ پمپ و مخزن و یا ابتدای رایزر استفاده می شود. این شیر در سایزهای مختلف تولید و عرضه می گردد.

قسمت های مختلف شیر دروازهای به شرح زیر می باشد:

1. بدنه ( Body)

2. قسمت انحنا دار(Bonnet)

3. نشیمنگاه (Seat)

4. دیسک (Disk)

5. پایه میانی (Stem)

6. رانش بوش و واشر (Thrust bush and washer)

7. بسط محافظ (Packing)

8. زاعده (Gland)

9. زاعده به شکل گل (Gland follower)

10. دستگیره (Handwheel)
