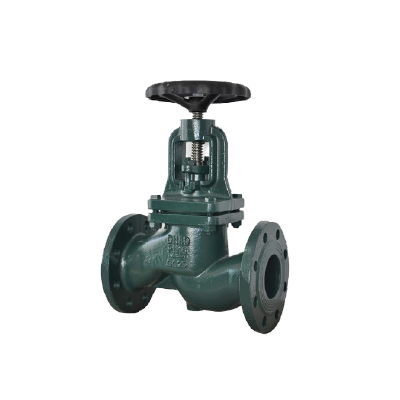

os&y globe valve FIG 6125 شیر کروی یا بشقابی او اس وای

os&y globe valve FIG 6125 شیر کروی یا بشقابی او اس وای

معرفی

شیرهای کروی یا گلوب ولو (Globe Valve) نامشان را از روی بدنه کروی خود گرفته‌اند، با شیرهای توپی متفاوت می‌باشند و برای تنظیم جریان در خطوط لوله استفاده می‌شوند.

گلاب ولوها از یک دیسک متحرک و یک سیت‌رینگ ساکن (Stationary Ring Seat) داخل یک بدنه کروی تشکیل شده‌اند. هم‌چنین دارای حرکت خطی می‌باشند. در داخل بدنه یک پلاگ متحرک قرار دارد که با چرخش آن شیر باز و بسته می‌‎شود. این پلاگ معمولاً دیسک نامیده می‌شود. در شیرهای کروی، پلاگ یا دیسک به استمی متصل می‌شود که با چرخش هندویل عمل می‌کند (در شیرهای دستی). استم به صورت عمودی بالا و پایین می‌رود. معمولاً شیرهای کروی اتوماتیک از استم‌های نسبتاً نرم‌تری نسبت به مدل رزوه‌ای استفاده می‌کنند. باز و بسته کردن استم آن نیز با اکچوویتور انجام می‌شود. نشیمن‌گاه‌ها به صورت موازی در یک سطح یا به صورت متمایل در جهت جریان قرار دارند.

این شیرها قابلیت تنظیم جریان را دارا بوده و گاهی اوقات به منظور قطع و وصل جریان (ON-OFF) نیز بکار برده می‌شوند. یک دیسک با مقطع دایره‌ای افقی، که به وسیلهٔ هندویل و ساقه شیر به سمت حلقه آب‌بندی(seatring) افقی، رانده شده یا از آن دور می‌شود، جریان سیال را کنترل می‌کند. بواسطه تغییر مسیر موجود در طراحی این شیر، در جریان سیال اغتشاش و تلاطم ایجاد می‌گردد، این تلاطم باعث مقاومت در برابر حرکت سیال و افت فشار قابل ملاحظه خواهد گردید.

در این نوع شیر حرکت سیال به‌طور معمول از پایین دیسک به سمت بالا می‌باشد. به همین دلیل بر روی بدنه آن یک جهت نما (فلش) وجود دارد که جهت نصب را معین می‌نماید. تحت فشار نبودن محفظه STUFFING BOX هنگام بسته بودن شیر مزیت و انقباض استم پس از بسته شدن شیر در سرویس سیالات داغ و ایجاد نشتی از محدودیت‌های آنهاست.
