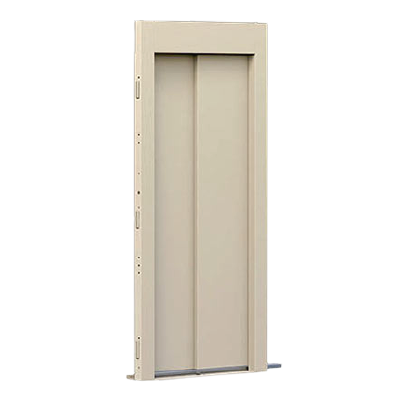

درب تلسکوپی فرماتور مگا MEGA

مشخصات درب طبقه – تلسکوپی
بازشو: راست بازشو
عرض: 70 – 80 – 90 – 100 cm
ارتفاع: 2 تا 2/30 متر
جنس: ورق با ضخامت 1/25 میلی متر
مکانیزم: ساخت اسپانیا
پوشش رنگ: الکترواستاتیک
سفارش خود را از طریق What’s App به شماره 09017641046 برای ما ارسال کنید/.با تشکر
تماس بگیرید
برای اطلاع از قیمت و همچنین سفارش کالا با ما تماس بگیرید

درب آسانسور

 یکی از اجزای مهم آسانسور از نظر ایمنی و کارکرد، درب آسانسور (Elevator door) است. نصب و سوار کردن درب آسانسور از اهمیت بالایی برخوردار است. در صورت بی دقتی در نصب اجزای مختلف درب آسانسور می‌توان شاهد بروز خسارت‌های مالی فراوان و حتی جانی بود. بر همین اساس مهم‌ترین وظیفه‌ی درب‌های آسانسور، تامین امنیت مسافران از طریق تفکیک فضا و قطع دسترسی به محیط‌های خطرناک است. همچنین نباید از جنبه تزییتی درهای آسانسور در کنار ایمنی آن غافل شد. در هر سیستم آسانسور دو نوع درب طبقه و درب کابین وجود دارد. تعداد درب طبقه به تعداد توقف‌های موجود در ساختمان بستگی دارد. درب آسانسور بر اساس موارد مختلفی طبقه بندی می‌شوند. در این صفحه  قصد داریم علاوه بر ارائه توضیحات کامل پیرامون انواع درب‌های آسانسور، قطعات مختلف تشکیل‌دهنده‌ی درب آسانسور را نیز معرفی کنیم.

انواع درب آسانسور

به طور کلی هر دستگاه آسانسور از مجموعه‌ای شامل دو نوع درب تشکیل شده که به صورت یکپارچه عمل می‌کنند. این مجوعه عبارت است از درب کابین که بر روی کابین سوار می‌شود و درب طبقات که در هر ایستگاه آسانسور یکی از آن وجود دارد. تقسیم‌بندی‌های دیگری نیز برای درهای آسانسور وجود دارد که در ادامه به آن خواهیم پرداخت.

درب کابین

تعداد این درب بستگی به تعداد ورودی و خروجی کابین آسانسور دارد. در ساختمان‌های معمولی تعداد درب کابین یکی است. درب کابین همراه با کابین آسانسور جابه‌جا می‌شود و تنها در زمان ایست کامل در توقف‌گاه باز می‌شود. این درب به صورت خودکار در زمان حرکت بسته شده و با ایزوله کردن فضای کابین مسافران را از خطرات محیطِ متحرکِ پیرامون، محفوظ می‌دارد. برای درب کابین هیچگاه از درب لولایی استفاده نمی‌شود. اجزای تشکیل‌دهنده‌ی درب کابین عبارت است از:

کفشک‌ها

کنتاکت

موتور سر درب

تسمه

قرقره‌ها

چهارچوب

لته‌ها

سیل درب

درب طبقات

درب طبقه، درگاهی است بین ایستگاه طبقه و چاه آسانسور. درب طبقه‌ی آسانسور دسترسی افراد حاضر در طبقات به چاه آسانسور را محدود کرده و خطراتی نظیر سقوط به چاه یا برخورد با کابین در حال حرکت را از بین می‌برد. درب طبقه تنها زمانی باز می‌شود که کابین در طبقه توقف کرده و درب کابین جهت ورود یا خروج مسافرین باز شده باشد. نوع و همچنین اندازه‌ی این درب به نوع کاربری آسانسور، فضا و استانداردهای موجود بستگی دارد.

انواع درب آسانسور از نظر نوع کارکرد

در تقسیم‌بندی دیگری از در‌های آسانسور، درب‌های کابین و طبقات آسانسور را از نظر نوع کارکرد به ۲ نوع درب اتوماتیک و نیمه اتوماتیک طبقه‌بندی می‌کنند. تفاوت کلی این درب‌ها در نوع نیروی لازم جهت باز یا بسته شدن آنها می‌باشد.



درب اتوماتیک آسانسور

در این نوع از درهای آسانسور،  هم درب کابین و هم درب طبقات بصورت خودکار باز و بسته می‌شوند. این نوع درب‌ها را یا از نوع تسلکوپی یا سنترال طراحی و اجرا می‌کنند. در نوع تلسکوپی درب تنها از یک سمت باز و بسته می‌شود و در نوع سنترال درب از وسط باز و سپس دوباره از کناره‌ها بسته می‌شود. قسمت‌های تشکیل‌دهنده‌ی درب‌های اتوماتیک :

کنتاکت

کفشک‌ها

سیل درب

لته‌ها

چهارچوب

درب نیمه اتوماتیک آسانسور

درب‌های نیمه اتوماتیک به وسیله‌ی نیروی مکانیکی وارد شده توسط مسافر(هل دادن) باز و یا بسته می‌شوند. به اینگونه که درب طبقات که به صورت لولایی می‌باشد توسط مسافر باز شده و درب کابین که اغلب از نوع تلسکوپی می‌باشد، بدون دخالت مسافر به شکل خودکار باز می‌شود.

انواع درب آسانسور از نظر نوع باز و بسته شدن

در‌های آسانسور را از نظر نوع و سبک باز و بسته شدن به ۴ دسته‌ی کلی تقسیم‌بندی می‌کنند.

 درب لولایی آسانسور

این درب‌ها که از قدیمی‌ترین نوع درب می‌باشد برای آسانسورهای کوچک با فضای محدود کاربرد دارد. عدم نیاز به عرض زیاد جهت کارکرد صحیح از مزایای این نوع درب‌ها می‌باشد. معمولا این درب‌ها در عرض‌های ۷۰،۸۰ و ۹۰ سانتی‌متری تولید می‌شوند. از معایب این درب‌ها می‌توان به مسدود شدن مسیر راهرو هنگام باز شدن درب، سختی باز شدن از نظر نیروی مکانیکی لازم، زمان‌بر بودن عملیات باز و بسته شدن درب و همچنین عدم کاربرد صحیح برای افراد معلول و کودکان و سالمندان اشاره نمود. اجزای تشکیل‌دهنده‌ی این نوع از درب عبارت است از:

کنتاکت

دیکتاتور

لولا

دستگیره

لته

چهارچوب

 درب عمودی آسانسور

این درها بیشتر در آسانسورهای باربری کاربرد دارند. عملکرد این درب‌ها به این صورت است که درب در راستای عمودی از پایین باز و به سمت بالا رفته و جمع می‌شود. در هنگام بسته شدن نیز در راستای عمود پایین آمده و باعث بسته شدن درب آسانسور می‌شود. نیروی باز و بسته‌کننده‌ی این نوع درب‌ها هم از نوع مکانیکی(دستی) و هم از نوع الکترومکانیکی(موتور) می‌باشد.

 درب کپسولی آسانسور

درب‌های کپسولی تنها از یک سمت باز یا بسته می‌شوند. سه قاب بالای این نوع درب‌ها نصب می‌شود که در هنگام باز و بسته شدن، بصورت کشویی بر روی یکدیگر قرار می‌گیرند. از مزایای این نوع درب‌ها سرعت بالاتر نسبت به درب‌های لولایی می‌باشد.

 درب سنترال آسانسور

درب‌های سنترال از دو لنگه مجزا تشکیل شده‌اند. هنگام بسته شدن، این لنگه‌ها بصورت مماس کنار هم قرار می‌گیرند. در زمان باز شدن نیز به صورت کشویی به طرف سمت و چپ حرکت می‌کنند و باعث باز شدن درب از قسمت میانی می‌شوند. مزیت این درب‌ها سرعت بالای عملکرد و باز و بسته شدن است. عیب این نوع درب‌ها عدم کارکرد صحیح به هنگام خطا و یا کار نکردن چشمی درب آسانسور است.

قطعات و تجهیزات درب آسانسور

درهای ‌آسانسور نیز مانند دیگر تجهیزات آسانسور از قسمت‌های مختلفی تشکیل شده است. برخی از این قطعات در انواع درهای آسانسور مشترک بوده و برخی دیگر تنها برای یک نوع خاص از درب مورد استفاده قرار می‌گیرد.

 دیکتاتور

وظیفه‌ی این قطعه در درهای آسانسور، جلوگیری از برخورد و ضربه شدید درب با قسمت‌های کابین است. وجود این قطعه در سیستم درب آسانسور باعث نرمی و آرامی باز و بسته شدن درب آسانسور می‌شود.

 مگنت درب

این قطعه برای ایمنی درب آسانسور به کار گرفته می‌شود. به این صورت که هنگام رسیدن درب به طبقه قفل درب بر روی مگنت فشار ایجاد می‌کند و باعث باز شدن درب می‌شود. مگنت درب آسانسور از یک سیم پیچ مغناطیسی و یک اهرم و جک تشکیل شده است.

سنسور درب

نقش این سنسور تشخیص وجود یا عدم وجود شی یا شخص در جلوی درب و همچنین لابه‌لای در آسانسور می‌باشد. در دو نوع پرده‌ای و نقطه‌ای وجود دارد. در صورت وجود شی این سنسور اجازه بسته شدن درب و در نتیجه اجازه‌ی حرکت به آسانسور را نمی‌دهد.

 کفشک

محل قرارگیری این قطعه در بالا یا پایین کابین در امتداد ریل راهنما است. وظیفه‌ی کفشک‌ها هدایت درب برای باز یا بسته شدن است. کفشک لغزشی، ثابت و غلطکی از انواع کفشک‌های درب آسانسور می‌باشد.
