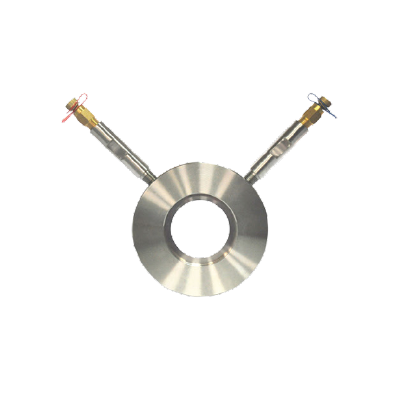

double flow measurement device fig 1200-ssw پلیت فلومتر اوریفیس دوبل

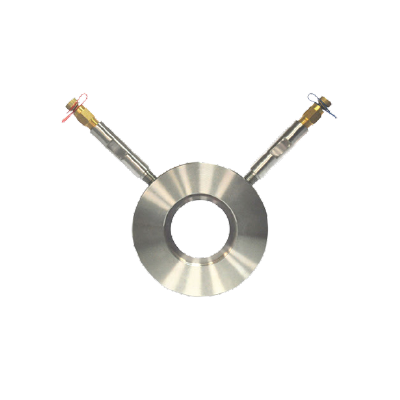

double flow measurement device fig 1200-ssw پلیت فلومتر اوریفیس دوبل

اوریفیس چیست

رایج ترین نو محدود کننده است که در اندازه گیری فلو به وفور مورد استفاده قرار می گیرد.ارفیس پلیت در واقع یک صفحه فلزی باریک و گرد می باشد که در مرکز ان یک سوراخ وجود دارد. اوریفیس پلیت ها دارای یک زبانه می باشند که مسخصات که مشخصات انهخا بر روی ان حک شده است . فلومترهای اوریفیس پلیت از نوع فلومترهای فشار تفاضلی هستند. در فلومترهای اوریفیس پلیت (orifice plate)، برای ایجاد اختلاف فشار، یک صفحه فلزی سوراخ دار (اوریفیس پلیت) در مسیر عبور سیال قرار داده می شود (مانند انیمیشن زیر). قرار گرفتن اوریفیس پلیت در مسیر عبور سیال باعث باریک شدن مسیر عبور جریان و محدود شدن نرخ فلو شده و امکان اندازه گیری دقیق فلو را فراهم می کند. همچنین نصب اوریفیس پلیت باعث ایجاد اختلاف فشار در دو سر آن می شود. مکانیزم کار اوریفیس پلیت ها ساده و  ارزان بوده و برای طیف وسیعی از سیالات و فرایندها مناسب است.

اوریفیس چگونه کار می کند؟

با نزدیک شدن مایعات به سوراخ ، فشار کمی افزایش می یابد و پس از گذشت دهانه ، ناگهان افت می کند. این روند افت تا زمان رسیدن به “فشردگی جریان (vena contracta )” ادامه می یابد و سپس به تدریج افزایش می یابد تا در حدود 5 تا 8 برابر قطر لوله برسد که حفره از فشار بالادست سطح دهانه پایین باشد. کاهش فشار در هنگام عبور سیال از داخل حفره نتیجه افزایش سرعت سیال در ناحیه کاهش یافته از دهانه است. با کاهش مایعات از هنگام خروج مایعات از فشار ، فشار افزایش یافته و تمایل به بازگشت به سطح اولیه خود خواهد داشت.

تمام افت فشار به دلیل از بین رفتن اصطکاک و آشفتگی در جریان ، بهبود نمی یابد. افت فشار در حفره با افزایش سرعت جریان افزایش می یابد. هنگامی که جریان وجود ندارد ، هیچ تفاوتی وجود ندارد. فشار دیفرانسیل با مربع سرعت متناسب است ، بنابراین نتیجه می گیرد که اگر همه عوامل دیگر ثابت بمانند ، پس دیفرانسیل با مربع سرعت جریان متناسب است. BETA RATIO نسبت قطر اوریفیس به قطر لوله است  D به معنای Beta Ratio یا d / D نامیده می شود که d آن قطر صفحه است و D آن قطر لوله است.
