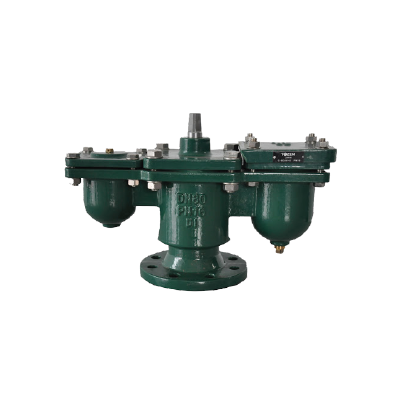

flanged double orifice air valve FIG 9201 شیر هوا دو روزنه فلنجی

شیرهای تخلیه هوا براي خارج كردن هواي موجود در خطوط لوله مورد استفاده قرار ميگيرند و معمولا در نقاطي از سامانه كه امكان تجمع هوا وجود دارد، نصب خواهند شد . مكانيزم عملكرد آنها عبارت از يك شناور كوچك است كه به نسبت حجم معينی در داخل آب شناور است و مقطع عبور آب را بسته نگه مي دارد . با نفوذ هوا به داخل، محفظه گوی شناور به طرف پايين حركت كرده و روزنه را باز مي كند . بعد از خارج شدن هوا،گوي مجددا بالا می آيد تا روزنه بسته شود

نحوه عملکرد شیر تخلیه هوا:

 شيرهاي هوا بايد در ورودي خود داراي يك عدد شير قطع و وصل باشند تا در صورت نياز به تعميرات امكان قطع آب توسط شير و باز كردن شير هوا از خط لوله جهت تعمير و يا تعويض وجود داشته باشد . شيرهای تخليه هوا به منظور تخليه حباب های هوا كه در نقاط مرتفع خطوط لوله جمع می شوند، به كار مي روند .

 عمل هوا دهی و تخلیه هوا را به شکل خودکار در خطوط اصلی و تغذیه صورت می گیرد وعبور سیال بطور مستقیم با عملکرد شیر هوا  انجام می شود .

 شير هوا برای تخليه هواي درون لوله ها هنگام پر كردن آن ها از آب و تخليه لوله ها از آب و در هنگام بهره برداری شبكه ضروری می باشد .

 شيرهاي هوا بايد در طول خط لوله در مکانهایی كه شيب خط لوله تغییر مي کند و امكان جمع شدن هوا در آن نقاط وجود دارد،قرارا داده شود . در طول خط لوله، معمولا از شيرهای هوای دو روزنه استفاده می شود .
