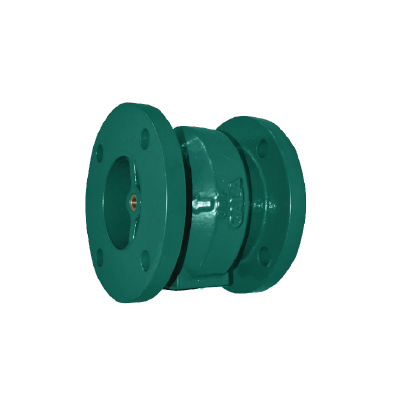

globe type silent check valve FIG 5103/5104 شیر یکطرفه سایلنت نوع کروی

ساخت کشور امریکا

دارای تاییدیه اتشنشانی

فشار نامی : 16bar/25bar

دمای کاری : 20C to 110°C EPDM_

سایز نامی : DN600-DN50

جنس بدنه : چدن/اهن قابل انعطاف
سفارش خود را از طریق What’s App به شماره 09017641046 برای ما ارسال کنید/.با تشکر
تماس بگیرید
برای اطلاع از قیمت و همچنین سفارش کالا با ما تماس بگیرید

globe type silent check valve FIG 5103/5104 شیر یکطرفه سایلنت نوع کروی

شیر یکطرفه فنری نوع کروی

این شیر که با عنوان شیر یکطرفه نازل و شیر یکطرفه سایلنت نیز شناخته می‌شود، در واقع ترکیبی از مونتاژ دیسک استم با هدایت کننده مرکزی و یک فنر فشرده است. این یعنی که دیسک در جریان باقی می‌ماند. سیال در اطراف آن جریان پیدا کرده و برای عمل کردن نیازی به کمک دستی یا اتوماتیک ندارد.

زمانیکه جریان وارد پورت ورودی شیر می‌شود باید برای مغلوب کردن فشار فعال و نیروی فنر، قدرت کافی داشته باشد. وقتی توانست بر این نیروها غلبه کند، دیسک را هُل داده و دهانه را باز می‌کند، در نتیجه به جریان اجازه می‌دهد تا درون شیر حرکت کند.

در حالتی که فشار ورودی به اندازه کافی بالا نیست یا فشار برگشتی وجود دارد، فنر و فشار برگشتی دیسک را بر خلاف دهانه هُل داده و شیر بسته می‌شود. فنر همراه با طی مسافت کم برای دیسک باعث می‌شود که واکنش برای بستن شیر به سرعت رخ دهد.

طراحی این شیر نیز به گونه‌ای است که از ایجاد فشار مخالف در خط و وقوع حالت ضربه‌ای یا چکشی جریان جلوگیری می‌کند. می‌توان شیرهای یکطرفه فنری را به حالت افقی یا عمودی نصب کرد. اما از آنجایی که این شیر با سیستم هم‌تراز است برای تعمیر و نگهداری باید آن را از خط خارج کرد.

کاربرد شیر یکطرفه

• شیرهای یکطرفه برای پمپ‌ها و کمپرسورها نیز استفاده می‌شود، چراکه برگشت جریان در آن‌ها می‌تواند به تجهیزات داخلی آسیب رسانده و باعث از کار افتادن غیر ضروری سیستم شود.
• پمپ‌های سانتریفیوژی که متداول‌ترین نوع پمپ‌های آب هستند، self-priming نبوده، در نتیجه استفاده از این نوع شیر برای نگاه داشتن آب در لوله‌ها ضروری خواهد بود.
• ممکن است از شیرآلات یکطرفه در خطوطی استفاده شود که یک سیستم ثانویه را تغذیه می‌کنند، که ممکن است فشار این سیستم ثانویه بالاتر از حد فشار سیستم اولیه برود. ممکن است این اختلاف فشار باعث به وجود آمدن جریان معکوس شود.
• از شیرهای یکطرفه زمانی استفاده می‌شود که چندین نوع گاز یا سیال در یک جریان با هم ترکیب شوند. چک ولو به صورت جداگانه برای هر کدام از جریانات سیال نصب می‌شود تا از ترکیب شدن سیال در منبع اصلی که موجب آلودگی می‌گردد، جلوگیری شود.

                                                                         Silent Check Valve (CSC) GLOBE STYLE Flange

کشور سازنده امریکا
تاییدیه ها سازمان اتشنشانی و MSS SP_125
فشار نامی 16bar/25bar
تست فشار بدنه 24bar/37.5bar
تست فشار اب بندی 17.6bar/27.5bar
دمای کاری سیت EPDM 20°C to 110°C_
دمای کاری سیت NBR 10°C to 80°_
مناسب برای اب/نفت/گاز
جنس بدنه چدن/اهن قابل انعطاف
جنس دیسک برنز/فولادضدزنگ
جنس سیت برنز/فولادضدزنگ
جنس سیت رینگ EPDM / NBR
جنس بوشینگ برنز
جنس فنر Spring فولاد ضد زنگ
سایز نامی DN600-DN50
شناسه کالا: 3774300
