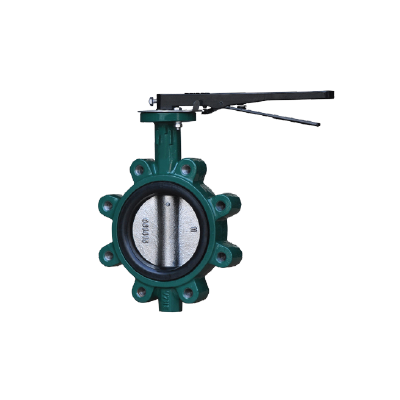

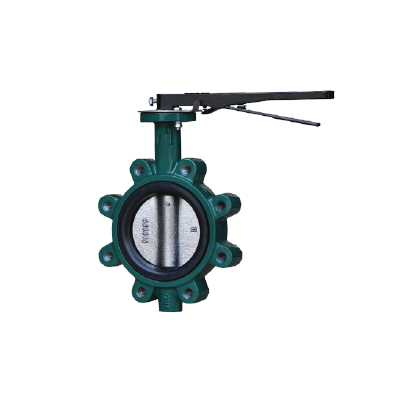

LUG Butterfly Valve FIG 2502 شیر پروانه ای لاگ

شیر پروانه ای

تاریخچه ساخت شیر پروانه ای حدودا به دو قرن پیش باز می گردد. در دهه 1870 برای کنترل جریان هوا و بخار در فن ها و توربین ها از شیرهای پروانه استفاده می شد. این شیرها معمولا از متریال چدنی ساخته می شوند و علت نام گذاری آنها بر اساس عملکرد دیسک است.

باترفلای ولو، تدریجاً به جای گیت ولو در سیستم ها جایگزین شد. باترفلای ولو در مقایسه با گیت ولو سریع تر باز و بسته میشود، گشتاور کمتری دارد، فضای کمتری برای نصب نیاز دارد و سبک تر است.

شیر پروانه ای تایپ لاگ مشابه شیر توپی سه بخشی طراحی شده است. در این مدل بسته شدن یک سمت بدون اینکه به سمت مخالف تاثیری داشته باشد ممکن است.

این مدل با کانکشن های رزوه ای، فلنجی و جوشی ساخته شده است.

همچنین لازم است توجه داشته باشید که برای تمیز سازی، بازرسی و تعمیر یا تعویض این مدل نیازی به قطع کل سیستم نیست (در مدل ویفری باید کل سیستم را متوقف کرد.)

بدنه (Body): دریچه های پروانه به طور کلی بدنه هایی دارند که بین دو فلنچ لوله قرار می گیرند. متداول ترین طراحی بدنه، لاگی و ویفری است. بدنه لاگی دارای لبه هایی بیرون زده می باشد که این امکان را فراهم می آورد حفره های پیچ، با فلنج های لوله ها جفت شوند.

دیسک (Disk): عضو بسته شدن جریان یک شیر پروانه ای، دیسک است. بسیاری از تغییرات در طراحی دیسک نسبت به جهت یابی دیسک و استم در تلاش برای بهبود جریان، آب بندی و یا گشتاور تکامل یافته است. دیسک معادل پلاگ در دریچه پلاگ، گیت یا دروازه در دریچه گیت یا دروازه ای و یا بال یا توپ در دریچه بال یا توپی است. چرخاندن دیسک به یک چهارم یا 90 درجه، شیر پروانه ای را باز و بسته می کند.

استم (Stem): استمِ شیر پروانه ای ممکن است یک شافت یا محورِ یک تکه و یا دارای یک طراحی دو تکه (استم دو بخشی) باشد. استم در بیشتر طراحی های سیت انعطاف پذیر در برابر واسطه هایی محافظت می شود، بنابراین امکان انتخاب مواد کارآمد را با توجه به هزینه و خصوصیات مکانیکی فراهم می کند. در طراحی های با کارایی بالا، استم ها با واسطه در تماس بوده بنابراین باید سازگار باشند. به علاوه استم نیروی لازم برای قرار دادن و جدا کردن دیسک از سیت را فراهم می کند.

سیت (Seat): سیتِ یک دریچه پروانه ای با سیت انعطاف پذیر، از تداخل بین لبه دیسک و سیت استفاده می کند تا دریچه را مسدود کند. مواد سیت می تواند از الاستومرها یا پلیمرهای بسیار متفاوت ساخته شود. سیت ممکن است به بدنه وصل شده و یا به آن فشرده شده یا قفل شده باشد.

در شیرهای پروانه ای با کارایی بالا، مسدود کردن ممکن است با استفاده از طراحی سیت متناسب با تداخل یا طراحی سیت با انرژی ایجاد شود، جایی که فشار در خط لوله برای افزایش تداخل بین سیت و لبه دیسک استفاده می شود. متداول ترین ماده سیت به دلیل گستردگی وسیع سازگاری و دامنه دما، پلی تترا فلورو اتیلن (PTFE) یا PTFE تقویت شده (RTFE) است.

سیت های فلزی نیز در شیرهای پروانه ای با کارایی بالا ارائه شده و امکان استفاده از دریچه پروانه ای را در دمای حتی بالاتر تا 1000 درجه فارنهایت فراهم می کند. طراحی های ضد حریقی ارائه شده است که انسداد دریچه سیت پلیمری را قبل از آتش سوزی فراهم کرده و پشتیبانی سیل فلزی، خاموش شدن را در حین و بعد از آتش سوزی میسر می سازد.
