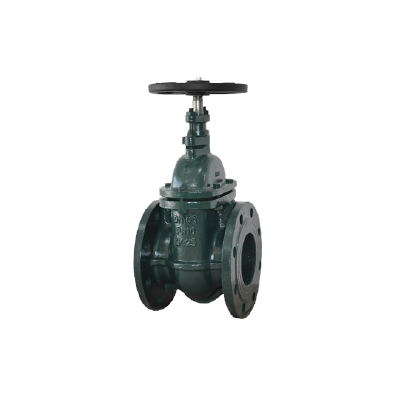

nrs metal seated gate valve FIG 3129 شیر دروازه ای سیت فلزی ان ار اس

شیر فلکه ی دروازه ای (gate valve) برای باز و بسته کردن جریان به کار برده می شود و تفاوتش با شیر توپی در شکل ساخت می باشد و در ضمن فشار را نیز کمی کاهش می دهد. این شیرها در جایی که به یک جریان یکنواخت و بی وقفه نیاز داریم، استفاده می شود. علت این موضوع این است که در زمان باز بودن شیر، دروازه ی آن به صورت عمود بر مسیر جریان حرکت کرده، کاملاً در نشیمنگاه خود جمع شده و افت فشار بسیار کمی را ایجاد می کند. این شیرها در مصارف قطع و وصلی به کار می روند. این بدان معناست که این نوع شیرها یا بایستی کاملاً بسته باشند و در واقع بصورت نیمه باز نمی توان از آنها استفاده کرد.

شیر دروازه ای

شیر دروازه ای از دسته شیرهای خطی یا linear می باشد و مجرابند آن بشکل یک دیسک یا یک صفحه تخت می باشد که بین دو حلقه نشیمن یا Seat Ring بالا و پایین رفته و مسیر را باز یا بسته میکند و فقط برای باز کامل و بسته کامل مورد استفاده قرار می گیرد که اصطلاحا به اینگونه شیرها On/Off می گویند. معمولا این شیر بصورت Metal Seat بکار میرود بدین معنی که دیسک و نشیمن آن از فلز ساخته می شوند ولی در برخی موارد آنرا بصورت Soft Seat نیز تولید می کنند مانند صنایع آب و یا شیرهای Slab Gate خطوط انتقال گاز

قسمت های مختلف شیر دروازهای به شرح زیر می باشد:

1. بدنه ( Body)

2. قسمت انحنا دار(Bonnet)

3. نشیمنگاه (Seat)

4. دیسک (Disk)

5. پایه میانی (Stem)

6. رانش بوش و واشر (Thrust bush and washer)

7. بسط محافظ (Packing)

8. زاعده (Gland)

9. زاعده به شکل گل (Gland follower)

10. دستگیره (Handwheel)
