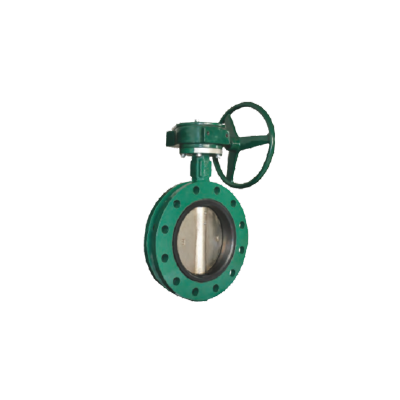

U-Type Butterfly Valves FIG 2122 شیر پروانه ای نوع یو
- برند: گالا
- دستهبندی : تجهیزات مکانیکی | پروانه ای | شیرآلات
دارای تاییدیه سازمان آتش نشانی
فشار نامی : 16/25 بار
دمای کاری :-10 تا+110 EPDM Seat
سایز نامی : DN1200-DN40
جنس بدنه : چدن-آهن انعطاف پذیر
شیر پروانه ای نوع یو
تاریخچه ساخت شیر پروانه ای حدودا به دو قرن پیش باز می گردد. در دهه 1870 برای کنترل جریان هوا و بخار در فن ها و توربین ها از شیرهای پروانه استفاده می شد. این شیرها معمولا از متریال چدنی ساخته می شوند و علت نام گذاری آنها بر اساس عملکرد دیسک است.
باترفلای ولو، تدریجاً به جای گیت ولو در سیستم ها جایگزین شد. باترفلای ولو در مقایسه با گیت ولو سریع تر باز و بسته میشود، گشتاور کمتری دارد، فضای کمتری برای نصب نیاز دارد و سبک تر است.
اجزای اصلی شیر پروانه ای
شیر پروانه ای (Butterfly Valves) از 4 جزء اصلی تشکیل شده است: بدنه (Body)، دیسک (Disk)، اِستم (Stem) و سیت (Seat).
بدنه (Body): دریچه های پروانه به طور کلی بدنه هایی دارند که بین دو فلنچ لوله قرار می گیرند. متداول ترین طراحی بدنه، لاگی و ویفری است. بدنه لاگی دارای لبه هایی بیرون زده می باشد که این امکان را فراهم می آورد حفره های پیچ، با فلنج های لوله ها جفت شوند.
دیسک (Disk): عضو بسته شدن جریان یک شیر پروانه ای، دیسک است. بسیاری از تغییرات در طراحی دیسک نسبت به جهت یابی دیسک و استم در تلاش برای بهبود جریان، آب بندی و یا گشتاور تکامل یافته است. دیسک معادل پلاگ در دریچه پلاگ، گیت یا دروازه در دریچه گیت یا دروازه ای و یا بال یا توپ در دریچه بال یا توپی است. چرخاندن دیسک به یک چهارم یا 90 درجه، شیر پروانه ای را باز و بسته می کند.
استم (Stem): استمِ شیر پروانه ای ممکن است یک شافت یا محورِ یک تکه و یا دارای یک طراحی دو تکه (استم دو بخشی) باشد. استم در بیشتر طراحی های سیت انعطاف پذیر در برابر واسطه هایی محافظت می شود، بنابراین امکان انتخاب مواد کارآمد را با توجه به هزینه و خصوصیات مکانیکی فراهم می کند. در طراحی های با کارایی بالا، استم ها با واسطه در تماس بوده بنابراین باید سازگار باشند. به علاوه استم نیروی لازم برای قرار دادن و جدا کردن دیسک از سیت را فراهم می کند.
سیت (Seat): سیتِ یک دریچه پروانه ای با سیت انعطاف پذیر، از تداخل بین لبه دیسک و سیت استفاده می کند تا دریچه را مسدود کند. مواد سیت می تواند از الاستومرها یا پلیمرهای بسیار متفاوت ساخته شود. سیت ممکن است به بدنه وصل شده و یا به آن فشرده شده یا قفل شده باشد.
در شیرهای پروانه ای با کارایی بالا، مسدود کردن ممکن است با استفاده از طراحی سیت متناسب با تداخل یا طراحی سیت با انرژی ایجاد شود، جایی که فشار در خط لوله برای افزایش تداخل بین سیت و لبه دیسک استفاده می شود. متداول ترین ماده سیت به دلیل گستردگی وسیع سازگاری و دامنه دما، پلی تترا فلورو اتیلن (PTFE) یا PTFE تقویت شده (RTFE) است.
سیت های فلزی نیز در شیرهای پروانه ای با کارایی بالا ارائه شده و امکان استفاده از دریچه پروانه ای را در دمای حتی بالاتر تا 1000 درجه فارنهایت فراهم می کند. طراحی های ضد حریقی ارائه شده است که انسداد دریچه سیت پلیمری را قبل از آتش سوزی فراهم کرده و پشتیبانی سیل فلزی، خاموش شدن را در حین و بعد از آتش سوزی میسر می سازد.
-
شرایط گارانتی :
شیر پروانه ای GALA شامل 1 سال گارانتی می باشد و از فروشگاه ایتوک صنعت نمایندگی رسمی گالا آمریکا می توانید تهیه بکنید.
شرایط قیمت:
شیر پروانه ای GALA گالا را میتوانید همواره با مناسب ترین قیمت از فروشگاه ایتوک صنعت تهیه بکنید.
کشور سازنده | امریکا |
تاییدیه ها | BS EN 593/MSS SP-67/API 609 |
فشار نامی | 16bar / 25bar |
تست فشار بدنه | 24bar/37.5bar |
تست فشار اب بندی | 17.6bar/27.5bar |
دمای کاری سیت رینگ EPDM | -20°C to 110°C |
دمای کاری سیت رینگ NBR | -10°C to 80°C |
مناسب برای | آب ، نفت و گاز |
جنس بدنه | چدن-آهن انعطاف پذیر |
جنس دیسک | فولاد ضد زنگ A351 CF-8M _فولاد ضد زنگ A351 CF-8_آهن انعطاف پذیر_برنز |
جنس سیت رینگ | EPDM / NBR / Viton / PTFE |
جنس اورینگ | EPDM / NBR |
جنس بوشینگ | PTFE/Bronze |
سایز نامی | DN40 تا DN1200 |
