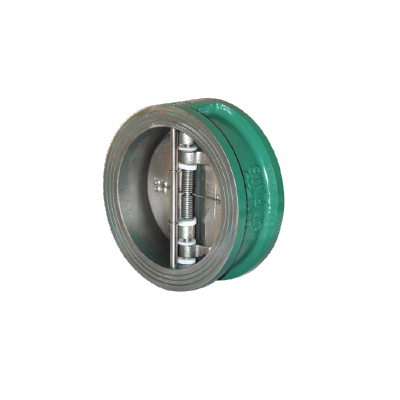

wafer type double door check valve FIG 5306/5307 شیر یک ‌طرفه دیسکی دو تکه

ساخت کشور امریکا

دارای تاییدیه اتشنشانی

فشار نامی : 16bar/25bar

دمای کاری : 20C to 110°C EPDM_

سایز نامی : DN900-DN40

جنس بدنه : فولادکربن/چدن/اهن قابل انعطاف/فولادضدزنگ
سفارش خود را از طریق What’s App به شماره 09017641046 برای ما ارسال کنید/.با تشکر
تماس بگیرید
برای اطلاع از قیمت و همچنین سفارش کالا با ما تماس بگیرید

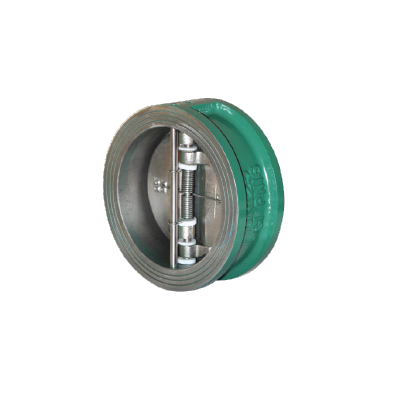

wafer type double door check valve FIG 5306/5307 شیر یک ‌طرفه دیسکی دو تکه

شیر یکطرفه یا چک ولو به شیر هایی اطلاق می شود که اجازه عبور سیال را  تنها از یک سو می دهد و کارکرد شیر های یک طرفه یا چک ولو بطور اتوماتیک است. با توجه به مدل شیر یکطرفه یا چک ولو که دارای دیسک ها و اتصال دیسک به بدنه متفاوت اند که به برسی ان در ادامه خواهیم پرداخت نحوه کارکرد یکسانی دارند و نحوه کارکرد شیر یکطرفه یا چک ولو به اینگو نه است که دیسک با بازویی به بدنه مهار شده است و این بازو تنها اجازه جایجایی به دیسک را در یک جهت مشخص میدهد، لذا زمانیکه فشار سیال به دیسک در جهت ورودی شیر یکطرفه یا چک ولو وارد شود بازو، دیسک را جابجا کرده و به سیال اجازه عبور داده میشود  و پس از ان در اثر نیروی سیال برگشتی و فنر موجود در بازوی شیر یکطرفه یا چک ولو و نیروی جاذبه دیسک به جای اولیه برگشته و مسیر شیر مجددا مسدود میشود. حال اگر فشار در جهتی غیر از جهت اصلی شیر وارد شود دیسک مسیر را مسدود کرده و احازه برگشت به سیال داده نخواهد شد.

شیر یک ‌طرفه ویفری (دیسکی دو تکه)

دو نیمه که یک دیسک را تشکیل می‌دهند و از مرکز به سمت یکدیگر جمع می‌شوند با فشار رفت باز و با فشار برگشت بسته می‌شوند. این نوع شیر در جریان‌های مایعات و گازهای فشار پایین از محبوبیت زیادی برخوردار می‌باشد. وزن کم و ساختمان فشرده و کم‌حجم آن‌ها باعث کاربردشان در مواقعی که فضا برای ما اهمیت دارد، می‌شود. این نوع شیرها حدوداً 80 تا 90 درصد سبکتر از شیرهای یک‌طرفه کامل مرسوم هستند این مدل مکرراً در سیستم‌هایی که شیرهای پروانه‌ای استفاده می‌کنند به کار می‌رود. در ضمن هزینه نصب و تعمیرات آن‌ها نسبت به سایر شیرآلات بسیار کم می‌باشد.

کشور سازنده امریکا
تاییدیه ها سازمان اتشنشانی و DIN 3202/API 594
فشار نامی 16bar/25bar
تست فشار بدنه 24bar/37.5bar
تست فشار اب بندی 17.6bar/27.5bar
دمای کاری سیت EPDM 20°C to 110°C_
دمای کاری سیت NBR 10°C to 80°_
مناسب برای اب/نفت/گاز
جنس بدنه فولادکربن/چدن/اهن قابل انعطاف/فولادضدزنگ
جنس دیسک آلومینیوم برنز/اهن قابل انعطاف/فولادضدزنگ
جنس میله STEM فولاد ضد زنگ
جنس سیت رینگ EPDM / NBR
جنس فنر فولاد ضد زنگ
سایز نامی DN900-DN40
