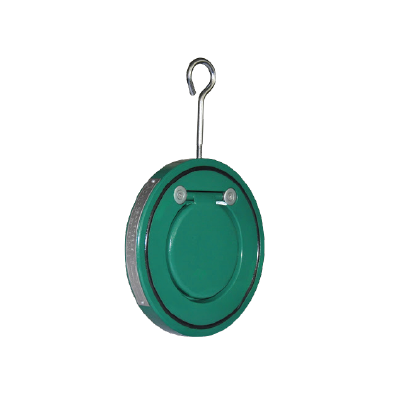

wafer type single door check valve FIG 1120 شیر یکطرفه لولایی تک دیسک

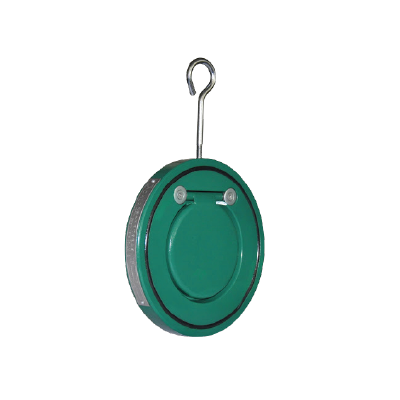

wafer type single door check valve FIG 1120 شیر یکطرفه لولایی تک دیسک

شیر یکطرفه یا چک ولو به شیر هایی اطلاق می شود که اجازه عبور سیال را  تنها از یک سو می دهد و کارکرد شیر های یک طرفه یا چک ولو بطور اتوماتیک است. با توجه به مدل شیر یکطرفه یا چک ولو که دارای دیسک ها و اتصال دیسک به بدنه متفاوت اند که به برسی ان در ادامه خواهیم پرداخت نحوه کارکرد یکسانی دارند و نحوه کارکرد شیر یکطرفه یا چک ولو به اینگو نه است که دیسک با بازویی به بدنه مهار شده است و این بازو تنها اجازه جایجایی به دیسک را در یک جهت مشخص میدهد، لذا زمانیکه فشار سیال به دیسک در جهت ورودی شیر یکطرفه یا چک ولو وارد شود بازو، دیسک را جابجا کرده و به سیال اجازه عبور داده میشود  و پس از ان در اثر نیروی سیال برگشتی و فنر موجود در بازوی شیر یکطرفه یا چک ولو و نیروی جاذبه دیسک به جای اولیه برگشته و مسیر شیر مجددا مسدود میشود. حال اگر فشار در جهتی غیر از جهت اصلی شیر وارد شود دیسک مسیر را مسدود کرده و احازه برگشت به سیال داده نخواهد شد.

شیر یک طرفه لولایی

این شیر که مصرف بیش‌تری دارد دارای بدنه و درپوش می‌باشد که درون آن دیسکی که ممکن است یکی یا دوتایی باشد به وسیله پین مخصوصی به بدنه لولا شده و آویزان می‌باشد. البته در نوع دوتایی آن این پین بین دو دیسک قرار دارد. جریان سیال درموقع ورود دیسک را به طرف مسیر خود بلند کرده و از اطراف آن عبورمی‌کند. درموقع قطع جریان دیسک به نشیمن‌گاه چسبیده و اجازه برگشت به سیال را نمی‌دهد.

شیر یک طرفه لولایی ویفری (شیر یک طرفه دریچه ای صفحه ای)

ساختار کلی شیر یکطرفه دریچه ای ویفری همانند شیر یکطرفه دریچه ای استاندارد می باشد ولی تفاوت آن ها در نوع بدنه می باشد که در این نوع بدنه ویفری (بین فلنجی) می باشد، و افت فشار اندکی را دارد و در در سیستم های تاسیسات بدلیل عدم فضای کافی از شیر یکطرفه ویفری لولایی استفاده می شود و دیسک با حرکت 90 درجه یا همان شبه آونگی با فشار سیال حرکت کرده و سیال را از خود عبور می دهد. در حالتی که شیر باز است افت فشار آن نسبت به سایر حالت های شیر پروانه ای کمتر می باشد. از مزایای شیر یکطرفه لولایی ویفری می توان به وزن و ابعاد کم و آب بند کردن درطرح سیت فلز به فلز و تعمیر و نگهداری آن آسان به دلیل قطعات کم اشاره کرد.

شیر یک طرفه دیسکی (Disc check valve)

شیر یک طرفه دیسکی از لحاظ ظاهری مانند شیر یکطرفه دریچه ویفری می باشد، با این تفاوت که این مدل نوع بین فلنجی است و هم با نوع فنر و هم با نوع لولا تولید می شود. به دلیل عدم اشغال فضا معمولا از نوع استیل این شیر در صنایع غذایی و تاسیسات استفاده می شود.
