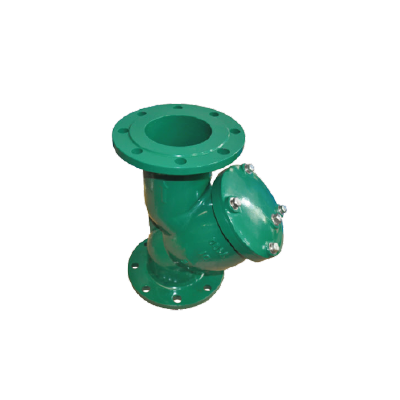

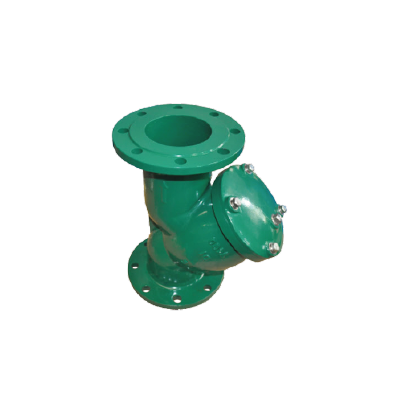

y-type strainer FIG 7201 صافی نوع وای

Y-type strainer FIG 7201 صافی نوع وای

استرینر نوع Y یا Y-Type Strainer

در استرینر Y یا صافی نوع Y، پایه فیلتر با زاویه مورب به لوله اصلی وصل می شود و صافی (استرینر) در وضعیت Y قرار می گیرد (علت نام گذاری آن نیز همین است). این نوع معمولاً در خطوط تحت فشار، بخار، مایع یا گاز استفاده می شود اما می توان از آن در موقعیت های وکیوم یا ساکشن نیز استفاده کرد.استرینر Y معمولا ظرفیت نگهداری گل و لای کمتری نسبت به صافی نوع سبدی دارد و بنابراین تمیزکاری دوره ای بیشتری نیز نیاز دارد. در سیستم های بخار، معمولا این مشکل ایجاد نمی شود مگر اینکه میزان زنگار زیادی وجود داشته باشد یا بلافاصله بعد از نصب و راه اندازی که مقدار گل و لای زیادی وارد صافی (استرینر) می شود.

در جاهایی که مقدار زیادی گل و لای وجود دارد، معمولا می توان یک شیر تخلیه از زیر را در کلاهک صافی نصب کرد و به این ترتیب استرینر از فشار بخار برای تمیز شدن استفاده می کند و دیگر نیازی به توقف سیستم (کارخانه) نیست.

جهت استرینر نوع Y

صافی نوع Y را می توان هم در حالت افقی و هم عمودی (جریان رو به پایین) نصب کرد به طوری که صفحه آن رو به پایین باشد. این حالت به صفحه استرینر امکان می دهد تا مواد را در استرینر در پایین ترین نقطه از صفحه جمع کند. در لوله کشی گاز یا بخار افقی، استرینر نوع Y باید به گونه ای نصب شود که پاکت در سطح افقی باشد. این کار از جمع شدن آب در پاکت جلوگیری می کند زیرا جمع شدن آب در پاکت می تواند باعث خوردگی و اثرگذاری بر فرایندهای انتقال حرارت گردد.

در سیستم های مایع، پاکت باید به شکل عمودی روبه پایین باشد. به این ترتیب، در مواقعی که جریان کم است گل و لای جذب شده به شبکه لوله کشی بالادستی برگشت نمی کند. هرچند توصیه می شود استرینر ها در خطوط افقی نصب شوند، این کار همیشه ممکن نیست و اگر جریان رو به پایین باشد، استرینرها را می توان در خطوط لوله عمودی نصب کرد که در این صورت گل و لای به صورت طبیعی به سمت پاکت هدایت می شود.

درجریان رو به بالا نصب استرینر ممکن نیست زیرا استرینر را باید طوری نصب کرد که دهانۀ پاکت روبه پایین باشد و گل و لای به سمت پایین لوله برگردد.
